今天给大家分享一篇关于电脑主板上ATX电源的一些知识，这些知识对大家进行电脑不开机排错有一定帮助，希望能帮到大家。

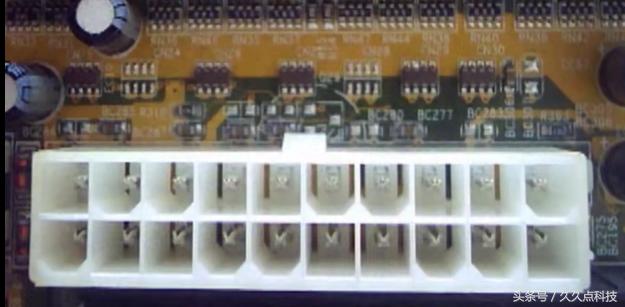

什么是ATX电源接口呢？相信很多人都听过，可能还是不是很明白，看下图：

上图就是ATX的电源接口，它是插电脑电源的：

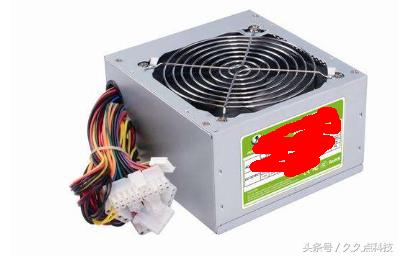

电脑电源

ATX电源接口一般有20个接口，那每个接口如何定义的呢？看下图：

上图就是每个接口的定义。下面我给详细的解释一下。首先主板上面的接口哪个是第一个接口呢？大家可以看一下主板实物，在接口的一端有一个凸起，那个凸起的就是上图所标注的第一个3.3v接口，当然，每个接口都是和电脑电源上的线所连接的。大家可以看一下电源上每一个接口都有颜色，是和ATX接口相匹配的。

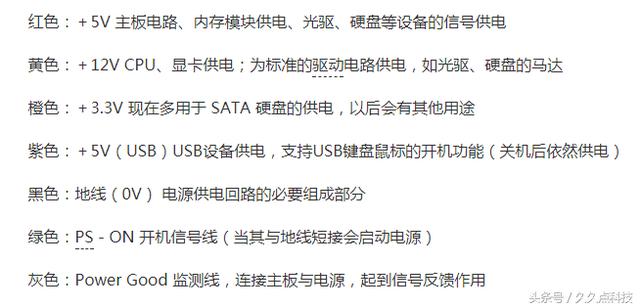

GND代表接地，也就是Ov，pson是开机，5vsb是待机电压。电源上每根颜色的线电压值如下：

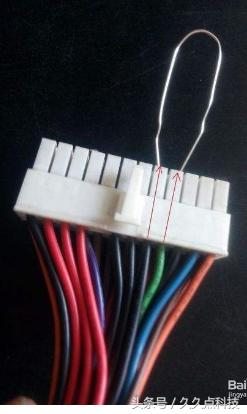

上面我所列出的就是每根线所对应的ATX接口。理解了上面我所说的，教大家测电脑电源是不是正常的一个方法，就是用镊子短接PSON和GND二根线，看下图：

这样短接就可以判断电源有没有问题。同时也可以根据ATX接口各引脚的电压测主板开机问题。

好了，今天的分享就是这些吧，希望大家对ATX有进一步的了解。我是久久点，欢迎大家持续关注。
