网件无线路由器无线中继功能使用教程

导读：网件无线路由器无线中继(WDS）功能

解决方案

确认原有型号支持无线中继(WDS）功能，新购一台NETGEAR无线路由器，与已有的无线路由进行无线中继。

【注意】如果办公室原有的无线路由器属于其他品牌。务必首先确认，已有的无线路由是否具备无线中继功能。只有都具备WDS的功能，两个无线设备才能实现中继。

另外，目前WDS还非国际标准，跨品牌产品之间的无线中继，不能保证一定成功。

NETGEAR无线产品线中，所有无线AP都支持WDS功能。部分无线路由器也逐步扩展了这项功能，具体型号见下表。(WGR614v9/KWGR614需升级至zui新固件版本）

本文配置方法适用于上述各个型号。

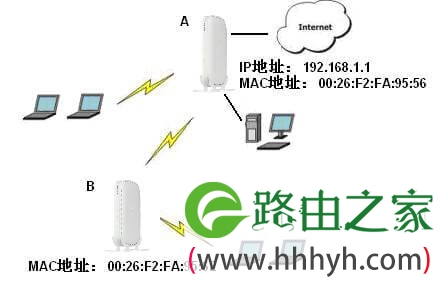

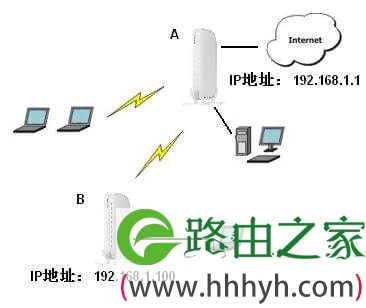

网络拓扑

A连接宽带，B在远端与A中继。

【注意】NETGEAR路由器的MAC地址，可以在设备背面查看条形码，也可以在管理界面的“路由器状态下”查看，“局域网端口”下的MAC地址，即为中继所用的MAC.

无线中继设置

1. 登录A的管理界面 192.168.1.1，点击左侧菜单中的安装->无线设置。若路由器默认无线频道为auto(自动），必须首先将频道改为固定的数值，推荐使用1、6或11。
   【注意】无线网络标识默认NETGEAR，也可以用数字字母任意命名，进行中继的两个路由器，SSID可以相同，也可以不同。如果希望无线客户端在两个无线路由器的范围内实现漫游，请将SSID设为相同。

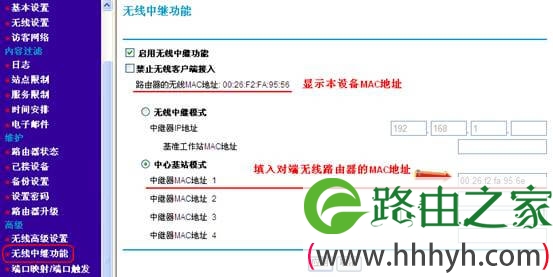

2.点击左侧菜单中的高级->无线中继功能，设置中继：
ⅰ）在“启用无线中继功能”前打钩；
ⅱ）选择“无线基站”，在“中继器MAC地址1”中填写路由器B的MAC地址；
ⅲ）如果路由器A本身不需要提供无线覆盖，则在“禁止无线客户端接入”前打钩；本例中，A负责办公区域的无线覆盖，因此不能打钩。
设置完毕，点击“应用”。

3.完成设置之前，路由器B先不接入局域网，只用一台电脑有线方式连接到路由B的一个LAN口。同样用默认的 192.168.1.1的地址登录B的管理界面，与步骤一相同，修改无线频道为1(若步骤一中选择了6或11，B亦要与A保持一致）。

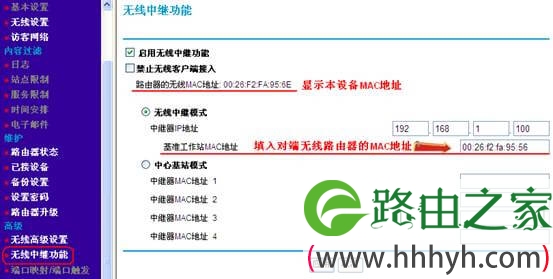

4.点击左侧菜单中的高级->无线中继功能，设置中继：
ⅰ）在“启用无线中继功能”前打钩；
ⅱ）选择“无线中继器”模式，在“基站MAC地址”中，填入路由器A的MAC地址；
ⅲ）当工作在“无线中继器”模式时，无线路由器变成一台普通的无线AP，“中继器IP地址”中，可以任意指派局域网中空闲的IP地址，做为这台无线AP的管理地址，例如192.168.1.100，日后如需登录该设备的管理界面，就要使用这个新的IP地址，而非默认的192.168.1.1，这一点请务必留意！
设置完毕，点击“应用”。

中继成功与否的检验

正常情况下，按照上述步骤设置完毕，路由器A与B的无线中继即可成功建立。也有更直观的方式，验证中继是否成功。

将一台电脑，用有线方式连接路由B的一个LAN口，试看能否访问路由A的管理界面。如果可以访问，则表面中继成功。若不能访问，请依照上面步骤进行排查，主要检查无线设置中的地区、模式、频道等参数是否一致。

中继的加密

无线局域网应用的日益普及，安全加密尤为必要。但使用WDS时，加密的选择有一定的局限性。

1. 无线中继的两个设备，必须选择相同的加密方式、相同的密码。
2. 大部分NETGEAR无线路由器进行无线中继时，仅支持WEP加密。
   无线中继时支持WPA/WPA2加密方式的型号有——

   WNR612v2(固件版本：Version 1.0.0.3_1.0.3PR）
   JWNR2000v2(固件版本：Version 1.0.0.9_1.0.2）
   JWNR2000T (固件版本：Version 1.0.0.9_1.0.2）

   仅限于JWNR2000v2、JWNR2000T、WNR612之间互相中继。
   【注意】除以上型号之外，若路由器中已经设置了WPA或WPA2等加密，当用户点击“启用无线中继功能”时，即会弹出如下警告。此时，必须先将加密修改为WEP或取消加密，才能继续设置中继功能。

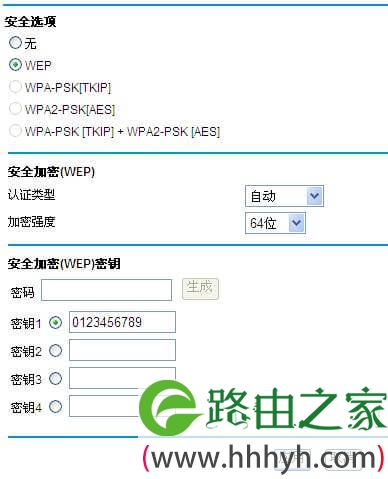

3. WEP加密设置例如在两台WNR612中均如下设置，在“安装->无线设置”中的“安全选项”中，选择WEP加密，在密钥一中手动输入无线密码(务必遵守WEP密钥规则进行设置）：

WEP密钥设置规则：

• 64位WEP – 密钥一中输入十位十六进制数字(”0-9”十个数字和”A-F”六个字母，这十六个字符的任意组合）；
• 128位WEP – 密钥一中输入二十六位十六进制数字(”0-9”十个数字和”A-F”六个字母，这十六个字符的任意组合）。
