d-link路由器+IPCAM应用配置使用教程

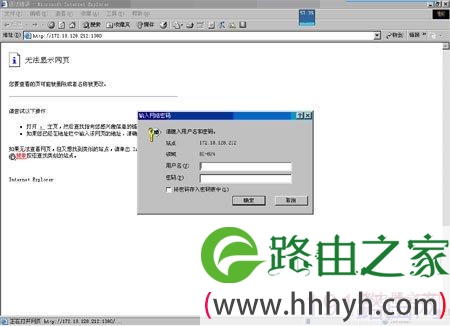

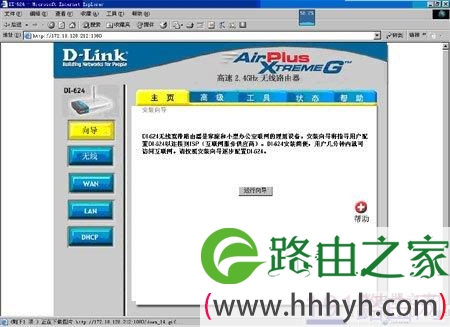

1.2进入DI-504路由器配置界面

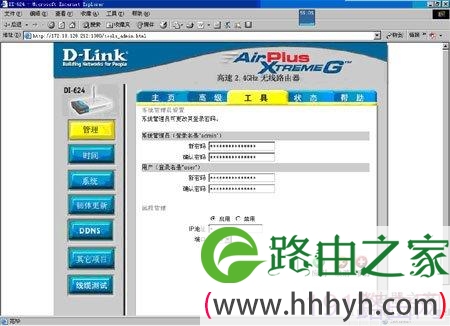

1.3选择DDNS功能应用

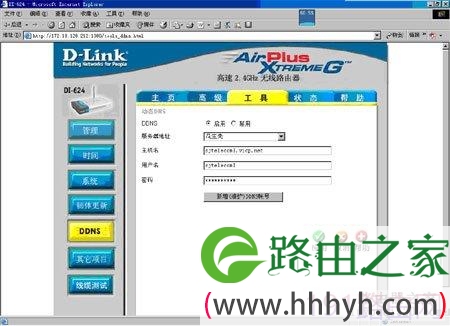

1.4进行DDNS功能应用配置

填写好上述资料后，点选“启用”DDNS，并且单击“应用”按钮

单击“继续”按钮，设备重启

1.5进行验证“花生壳”DDNS服务器是否启用
说明：首先DI-504已经取得和使用ISP提供网络服务(动态IP地址、静态IP地址、ADSL PPPoE）保证与ISP提供网络服务已经连通。

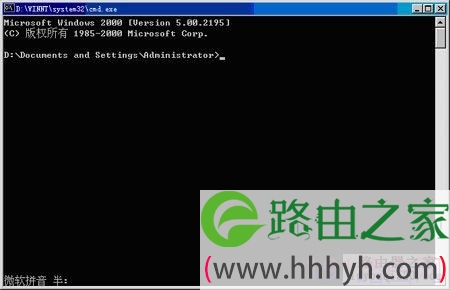

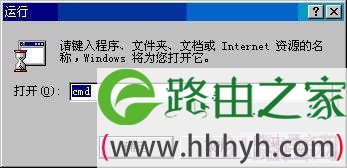

单击“开始”->“运行”输入cmd

进入DOS系统

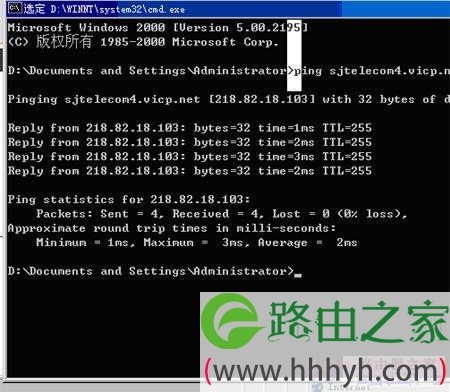

红框所示：确认sjtelecom1.vicp.net已经绑定成功。
二、配置DI-504和IPcam远程访问配置

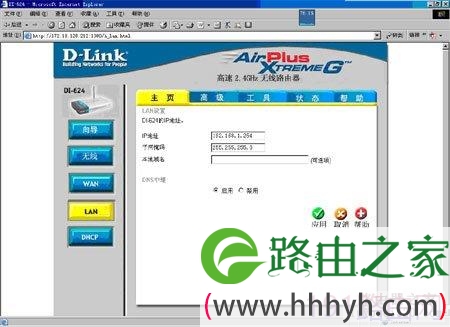

2.1 确定DI-504目前LAN地址
说明：系统默认地址：192.168.0.X 网络192.168.0.1
用户可以随意配置LAN IP地址，见以下图。 如果确定路由器LAN的网段后，IPcam也必须在该指定的网段内。

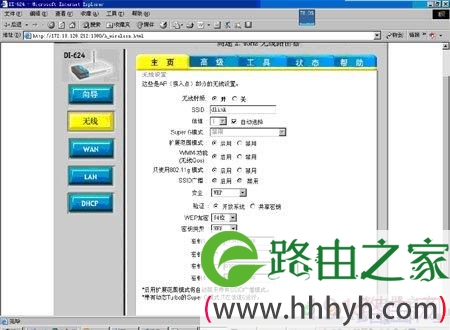

2.2配置无线网络设置
A．打开或启用无线网络
B．确定SSID
C．选择信道
D．建立无线网络密钥
可参考以下图所示

2.3 配置IPcam
IPcam初始默认IP：192.168.0.99 ，可以将电脑的网络设置成该网段。通过web输入192.168.0.99进行配置。
IPCam的地址已经变动，可以通过随机附送光盘中的“安装精灵”进行查找和配置。如果不能找到该IPCam，建议复位IPCam
1．登录IPCam

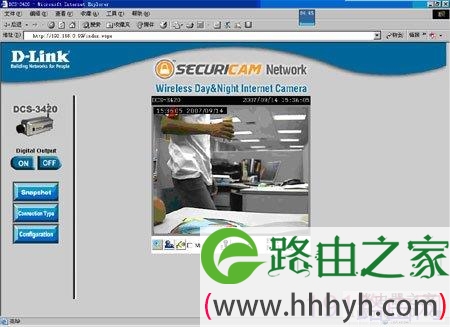

以下界面是通过192.168.0.99地址登录IPCam界面，初始系统用户admin 密码为空
点击“configuration”进行设备参数设置。

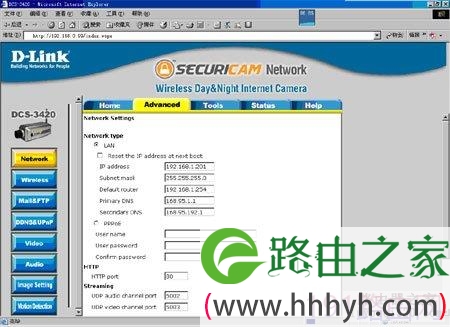

2．配置IPCam网络设置
选择“Network”配置LAN IP 地址。输入IP address(同路由器为同一网段）、Subnet mask(同路由器）、Default roter(路由器IP地址）。WEB端口默认：80，可以自行进行修改。
配置完成后，按“保存”IPCam会自动重启。

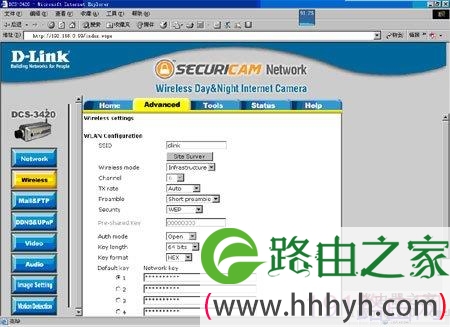

无线网络配置
输入WLAN信息与路由器上的信息相同，配置完成保存参数。设备拔电源重启。

3．验证IPcam是否连通
通过电脑、路由器、IPcam进行连接。通过电脑web页面输入IPcam的IP地址是否连通。
4.设置远程应用服务
登录路由器管理界面，选择“高级”或者“渐进设置”点击“DMZ”或者“虚拟服务器”

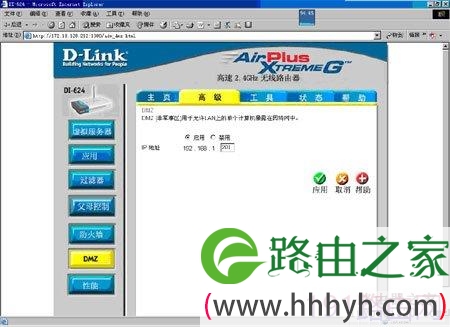

DMZ配置
该应用适合与只有一台IPCam要提供远程应用服务时的zui快捷配置方式。
如图所示，只需输入IPCam　IP地址即可。选择“启用”，单击“应用”。

此时当路由器已经和外界连接是，该IPcam就已经提供远程访问应用功能。用户可以通过internet，利用web页面输入前面已经绑定ddns域名(花生壳），就可以访问到IPCam.

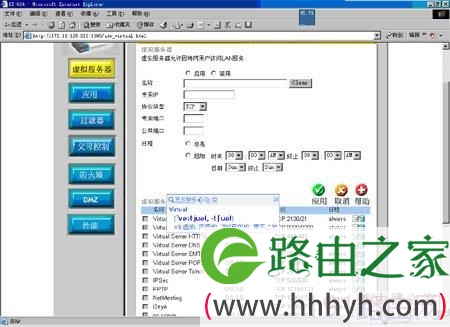

虚拟服务器配置
该配置适用在LAN环境中有二台以上的IPcam，要同时提供远程访问应用时进行配置。
如图所示，当新建虚拟服务应用时，输入以下相关信息
名称：(自行进行编写）
专用IP(IPcam地址）
协议类型(通常选择TCP）
专用端口(IPcam　http端口默认80）
公共端口(可以在规定范围或者不和其他端口冲突情况下，自行设定。）
日程：可以根据实际使用进行设定
选择“启用”，单击“应用”按钮。保存配置，可在列表框中查看到新增的虚拟服务
