cisco ap设置方法图文教程

原标题："cisco ap设置方法教程"相关路由器设置经验分享。 - 来源:【WiFi之家网】

　　不少网友都不知道cisco无线ap怎么设置。其实步骤并不难，下面【WiFi之家网】给大家介绍一下具体操作办法，供大家参考!
　　cisco无线ap设置教程
　　Cisco AP的配置方法主要有控制台端口登录、远程登录(如Telnet/SSH等)、Web浏览器等，后两种方式均需要获取或设置一个IP方可登录。一般情况下，AP设置IP地址的方法有按默认方式获取，配置DHCP方式获取，使用IPSU(IP Setup Utility)，使用控制台端口等。
　　实际上对Cisco AP来讲，配置的zui简单的方法就是使用Web浏览器方式即GUI方式。Cisco AP有两种基本GUI界面，一种是支持IOS GUI，如Arionet 1100系列;一种是VxWorks GUI，如Arionet 350的AP和网桥;而Arionet 1200系列可以支持这两种GUI界面。
　　除了GUI和远程登录方式外，CLI(命令行)也是Cisco AP经常使用的配置方式。GUI的配置方法比较简单，因篇幅所限，不再作介绍。下面我们在CLI(命令行)模式下对Cisco AP进行配置。
　　Cisco AP的IOS的CLI(命令行)的配置模式有：用户模式、特权模式、全局模式、接口模式、线路模式等等，它的命令提示符、基本配置命令与基于Cisco IOS系统的路由器和交换机CLI的模式也基本相同，如果您对各种模式还不熟悉，请您参照路由器和交换机的基本模式配置章节。
　　1、配置主机名

　　注意：hostname name命令中的name名称必须符合ARPANET主机名的规则，zui多为63个字符，并且必须以一个字母开头，结尾必须是一个字母或数字，中间只能是字母、数字或连接符。

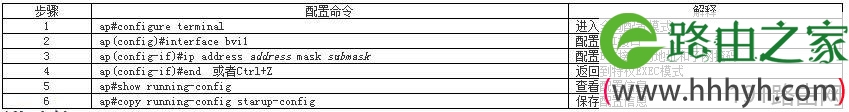

　　2、配置IP地址
　　为了实现对设备的远程管理，我们通常需要对设备配置管理地址，对于AP来说，我们可以通过配置AP的BVI地址来实现。
　　BVI即网桥虚拟接口，它是由AP自动创建的，当AP连接到有线网络时，AP使用BVI将所有接口都聚合到一个IP地址下，然后通过AP的以太网口和无线端口并使用该BVI的地址对AP进行管理。

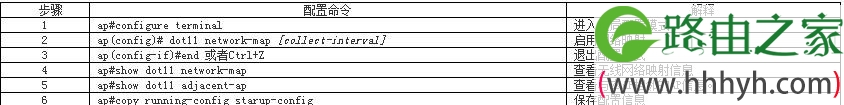

　　3、配置网络映射

　　如上表命令中，第二步dot11 network-map [collect-interval]命令参数[collect-interval]为指定IAPP请求报文的时间(1-60秒)，默认为5秒。
　　Network Map即网络映射主要用于显示无线网络中所有设备的信息，当该功能被启用时，AP每隔一定时间间隔都会广播一个IAPP(接入点间协议GenIfo Request 报文，该报文从第2层域中的所有Cisco AP处收集信息。接收到GenIfo Request 报文后，AP向请求方发送IAPP GenIfo Response报文，以建立一个新的网络映射。
　　4、显示关联信息

　　如上表第一步show dot11 associations [client | repeater | statistics | H.H.H | bss-only | all-client]命令，参数说明如下：
　　[client]-显示关联到AP的所有客户端设备。
　　[repeater]-显示关联到AP的所有转发器设备。
　　[statistics]-显示无线接口的AP关联统计信息。
　　[H.H.H](mac-address)-显示具有指定mac地址的客户端设备的详细信息。
　　[bss-only]-显示直接关联到AP的基本服务客户集客户端。
　　[all-client]-显示关联到AP的所有客户端的状态。
　　举例说明：
　　显示无线关联表:
　　AP# show dot11 associations
　　显示与AP关联到所有客户端设备：
　　AP# show dot11 associations client
　　显示AP的统计信息：
　　AP# show dot11 associations statistics
　　另外，我们可以使用以下命令清除相关信息：

　　举例说明：
　　清除接口radio0的统计信息
　　ap# clear dot11 statistics dot11radio 0
　　清除MAC地址为0040.9631.81cf客户端的统计信息。
　　ap# clear dot11 statistics 0040.9631.81cf
　　5、配置以太网接口
　　Cisco AP以太网接口的配置方式与交换机和路由器基本一样，如下命令格式：

　　在该接口模式下，可以配置它的全双工模式、端口速率、开启/关闭端口等，当然也可以配置它的IP地址(不推荐)。例如：
　　ap#configure terminal
　　ap(config)#interface fastethernet 0
　　ap(config-if)#speed 100
　　ap(config-if)#duplex full
　　ap(config-if)#no shutdown
　　ap(config-if)#end
　　配置完以上信息后，我们可以使用以下show命令显示接口的信息：
　　ap#show interfaces
　　ap#show ip interface brief
　　ap#show running-config
　　6、配置无线接口
　　主要配置AP接口的SSID、工作模式(角色)、发射功率、速度、信道及扩展性能及其他设置等。
　　(1)、设置SSID

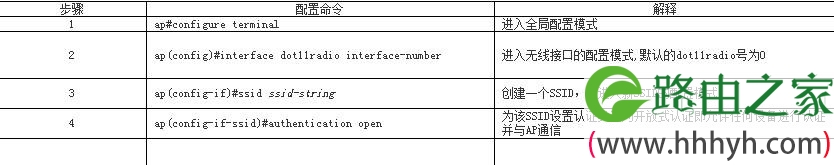

　　上表中ssid ssid-string命令 ssid-string命令参数zui多可以包括32个字母和数字，对大小写敏感，并且不能包含空格。
　　另外，除了上表中的开放式认证方式外，还经常使用如下认证方式：

　　如下例所示：
　　ap#configure terminal
　　ap(config)#interface dot11radio 0
　　ap(config-if)#ssid cxj_v122
　　ap(config-if-ssid)#authentication open
　　(2)设置工作模式
　　工作模式也即工作角色，主要是指AP工作在中继/转发模式或者是根模式。在中继/转发模式下，AP无需与有线LAN进行连接，但它必须与一个连接有LAN的AP进行关联。而在根模式下，AP连接到有线LAN。

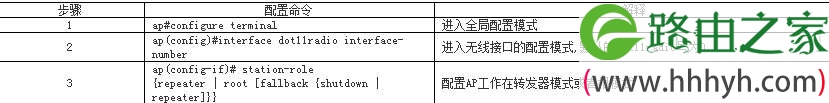

　　上表中station-role {repeater | root [fallback {shutdown | repeater]}}命令，参数说明如下：
　　repeater-指定AP为转发/中继模式
　　root-指定AP为根模式，参数fallback shutdown指定了当主ethernet口停用时关闭AP;而fallback repeater指定了AP当在主ethernet 口停用时工作在repeater模式下。
　　(3)、设置发射功率
　　客户端功率设置：
　　配置客户端发射功率，客户端将以该设置的功率与AP进行802.11无线通信，当客户端设备进行关联时，AP将功率电平的设置发送给它。

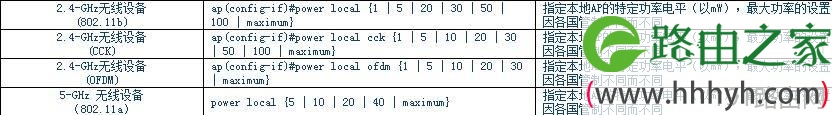

　　本地AP功率设置：
　　本地AP发射功率的设置可以使用power local命令来实现。如下所示：

　　注意：在2.4-GHz频段下，既可以设置OFDM(正交频分多路复用)功率等级也可以使用CCK功率等级，CCK(补充编码键控)模式下可以由IEEE802.11b和IEEE802.11g设备来支持，而OFDM模式下可以由IEEE802.11a和IEEE802.11g设备来支持。
　　举例说明：
　　配置指定客户端发射功率为20mW：
　　ap(config-if)# power client 20
　　配置指定本地AP发射功率为20mW：
　　ap(config-if)# power local 20
　　(4)、设置传输速度

　　参数说明：
　　speed {[1.0] [2.0] [5.5]…中可选参数的设置是指允许AP使用非基本设置，即AP只以这些速率发送单播包;
　　speed [basic-1.0] [basic-2.0]…中可选参数的设置是指允许AP使用基本设置来发送所有单播和组播数据包。至少一个AP的速率必须被配置为基本设置。
　　[rang]可选参数是指设置数据速率以获得zui佳范围。
　　[throughput]可选参数是指设置数据率以获得zui佳吞吐量。
　　[default]可选参数是指将数据率设置为默认。
　　注意：
　　IEEE802.11g无线功率在上升至100mW时，可以达到1M，2M，5.5M和11M的速度;对于6M，9M，12M，18M，24M，36M，48M和54Mbps数据速率，可以在802.11gzui大无线功率为30mW时实现。
　　举例说明：
　　设置AP无线接口的数据速率以获得zui佳吞吐量：
　　ap(config-if)# speed throughput
　　设置AP无线接口同时支持基本速率和非基本速率的设置：
　　ap(config-if)# speed basic-1.0 2.0 5.5 11.0
　　(5)、设置无线信道

　　参数说明：
　　number参数是指信道编号，除了不同的IEEE802.11系列不同标准的信道有所差异外，不同的管制域所允许的信道也有所不同。
　　frequency参数是指无线信道的中心频率，有效的频率取决于每个管制域中所允许的信道。
　　least-congested参数是指启用或禁用扫描闲置信道，并使用该信道与客户端进行无线通信。
　

　　注意：这个命令不能够在5GHz频段下使用DFS(动态频率选择)，只有生产并使用于为欧洲和新加坡等国家的5GHz频段的设备才可以配置。另外，除了美国等国家在室内和室外对52-64信道的需求外，其他所有国家的5GHz频段仅限用于室内使用。
　　举例说明：
　　设置AP的channel为8，中心频率为2447：
　　ap(config-if)# channel 2447
　　设置AP自动扫描闲置channel：
　　ap(config-if)# channel least-congested
　　设置AP信道为默认配置：
　　ap(config-if)# no channel
　　(6)、启用802.11扩展
　　该功能可以使AP支持一些高级特性，如无线漫游、负载平衡、客户端功率限制、高级安全机制等。我们可以使用如下命令开启该功能：

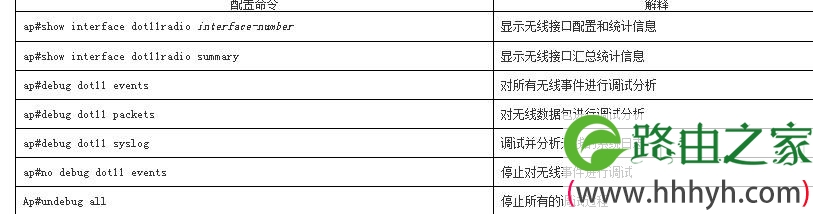

　　7、检查无线设备状态
　　常用命令如下表所示：

　　8、其他基本设置
　　AP的IOS配置命令格式和语义跟路由器、交换机IOS基本类同，本章节不作阐解，以下为各配置示例，您可以参阅Cisco命令手册来理解。
　　Telnet 服务的配置示例：
　　ap(config)#line vty 0 4
　　ap(config-line)#login
　　ap(config-line)#password Cisco_Aironet
　　ap#end
　　CDP服务的配置示例：
　　ap(config)#no cdp run
　　ap(config)#interface fastethernet 0
　　ap(config-if)#cdp enable
　　ap(config-if)#end
　　ap#show cdp
　　DNS服务的配置示例：
　　ap(config)#ip domain-name www.eskystar.com
　　ap(config)#no ip domain-lookup
　　HTTP服务的配置示例：
　　ap(config)#ip http authentication local
　　ap(config)#ip http port 8080
　　ap(config)#access-list 10 permit host 192.168.0.11
　　ap(config)#ip http access-class 1
　　ap(config)#ip http help-path file:///c:wirelesshelp
　　ap(config)#end
　　【WiFi之家网】分享了cisco无线ap设置的解决方法。希望大家喜欢。
