　　部署了VLAN的交换机可以实现在同一广播域内不同主机之间的通信，但是要想实现不同VLAN间主机通信，就要引入路由技术，可以通过二层交换机配合路由器来实现路由转发。下面是【WiFi之家网】给大家整理的一些有关华为单臂路由配置方法，希望对大家有帮助!

　　华为单臂路由配置方法

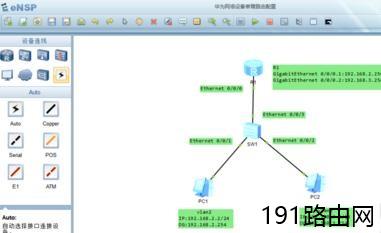

　　首先利用华为模拟器eNSP来设计逻辑网络拓朴图，有一台路由器AR1220，一台二层交换机S3700，二台PC主机。其之间用线缆连接并作好标注。

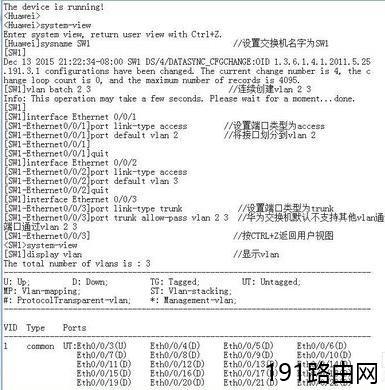

　　在华为模拟器eNSP中打开终端配置交换机S3700,配置内容截图如下

　　system-view

　　sysname SW1 //设置交换机名字为SW1

　　vlan batch 2 3 //连续创建vlan 2 3

　　interface Ethernet 0/0/1

　　port link-type access //设置端口类型为access

　　port default vlan 2 //将接口划分到vlan 2

　　quit

　　interface Ethernet 0/0/2

　　port link-type access

　　port default vlan 3

　　quit

　　interface Ethernet 0/0/3

　　port link-type trunk //设置端口类型为trunk

　　port trunk allow-pass vlan 2 3 //华为交换机默认不支持其他vlan通过，除去vlan 1,允许trunk端口通过vlan 2 3

　　[SW1-Ethernet0/0/3] //按CTRL+Z返回用户视图

　　system-view

　　display vlan //显示vlan

　　display interface brief //显示接口概

　　save

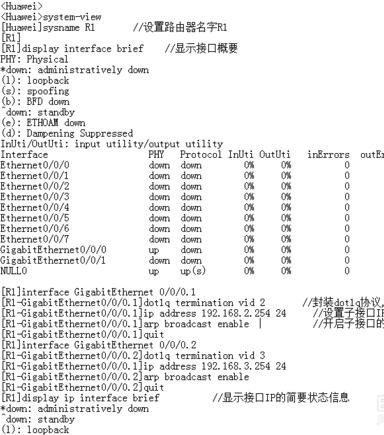

　　在打开终端配置路由器AR1220，配置内容截图如下

　　system-view

　　sysname R1 //设置路由器名字R1

　　display interface brief //显示接口概要

　　interface GigabitEthernet 0/0/0.1

　　dot1q termination vid 2 //封装dot1q协议,该子接口对应vlan 2

　　ip address 192.168.2.254 24 //设置子接口IP地址和子网掩码

　　arp broadcast enable //开启子接口的ARP广播

　　quit

　　interface GigabitEthernet 0/0/0.2

　　dot1q termination vid 3

　　ip address 192.168.3.254 24

　　arp broadcast enable

　　quit

　　display ip interface brief //显示接口IP的简要状态信息

　　ping 192.168.2.2

　　ping 192.168.3.3

　　quit

　　save

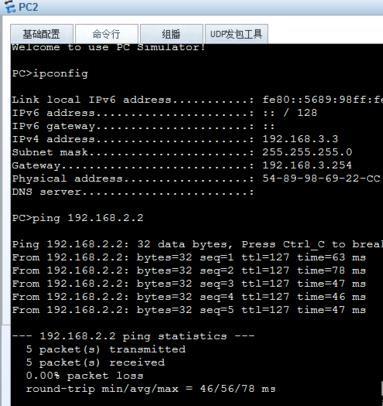

　　分别在PC1和PC2用ping命令测试连通性，对方收到报文后会反馈时间等信息，如图

　　本实验通过结合AR1220路由器和S3700交换机完成了单臂路由配置，实现局域网内不同vlan主机之间通信。
