实例解读：网络安全设备的三种管理模式上

【WiFi之家网】-实例解读：网络安全设备的三种管理模式上，下面就是【路由器网】小编整理的路由器设置教程。

　　目前，随着互联网的高速发展，网络已深入到人们生活的各个方面。网络带给人们诸多好处的同时，也带来了很多隐患。其中，安全问题就是zui突出的一个。但是许多信息管理者和信息用户对网络安全认识不足，他们把大量的时间和精力用于提升网络的性能和效率，结果导致黑客、恶意代码、邮件等越来越多的安全。

　　为了防范各种各样的安全问题，许多网络安全产品也相继在网络中得到推广和应用。针对系统和软件的漏洞，有漏洞扫描产品;为了让因特网上的用户能安全、便捷的访问公司的内部网络，有SSLVPN和IPSecVP192.168.11.1N;为了防止黑客的入侵，有入侵防御系统和入侵检测系统;而使用范围zui为广泛的防火墙，常常是作为网络安全屏障的第一道防线。网络中安全设备使用的增多，相应的使设备的管理变得更加复杂。下面就通过一则实例，并结合网络的规模和复杂程度，详细阐述网络中安全设备管理的三种模式。

　　

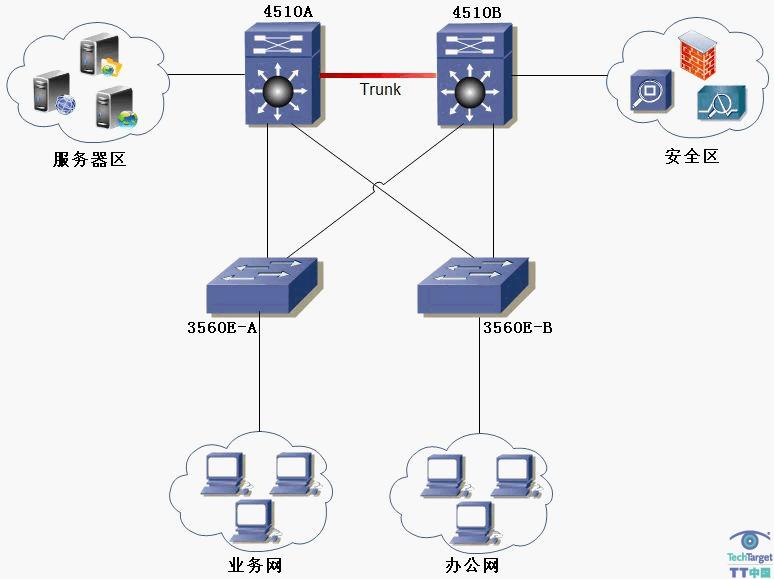

　　图1网络结构图

　　一、公司网络架构

　　1、总架构

　　单位网络结构图如图1所示。为了确保重要设备的稳定性和冗余性，核心层交换机使用两台Cisco4510R，通过Trunk线连接。在接入层使用了多台Cisco3560-E交换机，图示为了简洁，只画出了两台。在核心交换机上连接有单位重要的服务器，如DHCP、E-MAIL服务器、WEB服务器和视频服务器等。单位IP地址的部署，使用的是C类私有192网段的地址。其中，DHCP服务器的地址为192.168.11.1/24。在网络的核心区域部署有单位的安全设备，安全设备也都是通过Cisco3560-E交换机接入到核心交换机4510R上，图1中为了简洁，没有画出3560-E交换机。

　　2、主要网络设备配置

　　单位网络主要分为业务网和办公网，业务网所使用VLAN的范围是VLAN21至VLAN100，办公网所使用的VLAN范围是VLAN101至VLAN200。两个网都是通过两台核心交换机4510交换数据的，但在逻辑上是相互隔离的。单位的服务器都是直接连接到4510上，所使用的VLAN范围是VLAN11至VLAN20。安全设备所使用的VLAN范围是VLAN2至VLAN10。

　　二、网络安全设备管理的三种模式

　　1、第一种模式：安全管理PC直接与安全设备进行连接

　　

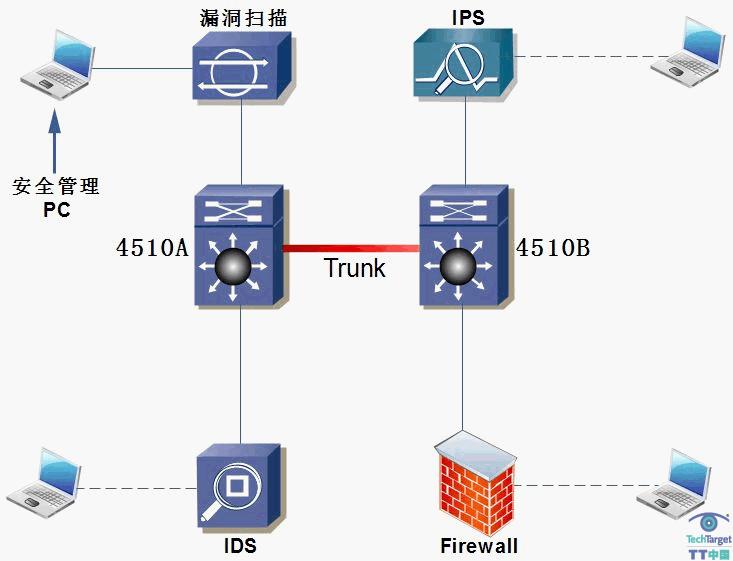

　　图2安全管理PC和安全设备直接相连

　　如图2所示，网络有四台安全设备：漏洞扫描、IDS、IPS和防火墙，若要对其中的一台安全设备进行管理配置，就得把电脑直接连接到安全设备上，这种模式通常有以下两种连接管理方式：

　　(1)串口连接管理。通过CONSOLE口直接连接到安全设备上，对其进行本地管理配置。这也是一种安全、可靠的配置方式。当安全设备初次上电、与外部网络连接中断或出现其它异常情况时，通常采用这种方式配置安全设备。配置步骤如下：

　　将安全管理PC的串口与安全设备的CONSOLE口连接，然后在PC机上运行终端仿真程序，如Windows系统中的超级终端，或者使用SecureCRT应用程序。然后在终端仿真程序上建立新连接。

　　选择实际连接安全设备时，使用的安全管理PC上的串口，配置终端通信参数，默认情况下都是：9600波特、8位数据位、1位停止位、无校验、无流控。

　　对安全设备进行上电自检，系统自动进行配置，自检结束后提示用户键入回车，直到出现命令行提示符。然后就可键入命令，配置安全设备，或者查看其运行状态。

　　连接方式中的配置参数，是一般情况下使用较多的一种，但对于不同设备可能会有不同的设置，例如对于防火墙，联想KingGuard8000的连接参数就和不一致，如图3所示：

　　

　　图3终端仿真程序连接安全设备的参数设定

　　波特率必须选择38400，而且不能选择“RTS/CTS”。其它的参数都和的都一致。这就要求用这种方式管理配置安全设备时，必须认真查看产品的说明书，不能在终端仿真程序上，对所有的参数都使用默认的进行配置。

　　(2)WEB方式管理。用这种方式对网络安全设备进行管理，全都是以窗口界面操作的，比较容易理解和掌握。配置的步骤如下：

　　用网线把安全管理PC的网卡接口，直接连到安全设备的管理接口上。同时，也要对安全管理PC和安全设备的管理接口的IP地址进行配置，以便让它们位于同一个网段。假如配置安全管理PC的IP地址是192.168.1.2/24，安全设备管理接口的IP地址是192.168.1.1/24，这样配置后它们就都位于同一个网段192.168.1.0/24中。

　　在安全管理PC的“命令行”中，执行命令“ping192.168.1.1”，看是否能ping通，若不通的话，可能是连接安全管理PC和安全设备的网线有故障，直到能ping通为止。

　　安全设备的本地SSH服务，并且允许管理账号使用SSH。这是因为对大多数安全设备的WEB管理都是通过SSH连接设备的，这样安全管理PC和安全设备之间传输的数据都是通过加密的，安全性比较高。也就是在安全管理PC的浏览器地址栏中只能输入以“https”开头的网址。

　　在安全管理PC的浏览器地址栏中输入回车，输入用户名和密码后就可登陆到网络安全设备的WEB管理界面，对其参数和性能进行配置。
