自从各大云盘提桶跑路，以及有工作学习上的需求，对数据安全愈发重视，于是萌生了搭建nas的想法，在此做个简单记录。需求：随时能从互联网上访问到个人文件。方便家人共享管理照片。简单的应用程序测试环境。一、硬件方面：Dell R720 + 单路E5-2680 v2磁盘阵列卡PERC H710 Mini (Embedded)内存16G ddr3 ecc硬盘4xST4000VN008 2DR1 希捷酷狼组成raid10外加一台群晖DS218+,插了一块1Tssd，一块笔记本拆下来的不知道啥牌子的hdd。（关于群晖，drive和photo套没找到合适的替代品，不得不说群晖的套件还是不错）。网络是联通1000M家庭宽带，小米垃圾路由器，99块的tplink五口千兆交换机（没钱）。搞nas尽量用华硕的路由器，我这个ax6000总是抽风，可能是我人品不好

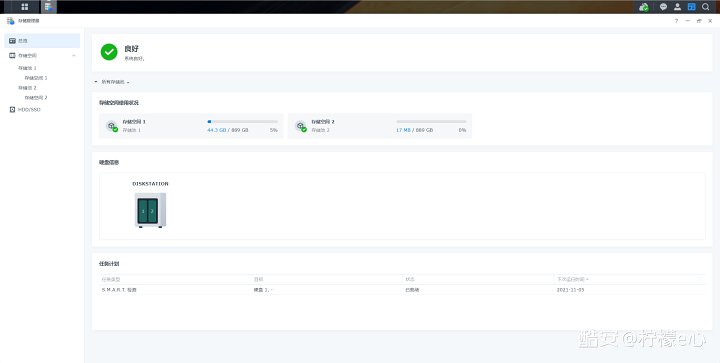

群晖插的硬盘
二、操作系统及软件群晖没啥说的，用了drive和photo套件，还有快速回家服务。群晖的drive套件用来在各个电脑上同步文件，公司未完成的工作，可以回家无缝衔接，不用背着电脑到处跑，photo套件存放照片，配合app，方便家人之间浏览共享。尝试过nextcloud，插件丰富，但是关键的同步服务有些拉胯，客户端总是异常退出。照片方面用过photoprism，时间线浏览不如群晖，而且还不能删除图片，管理逻辑我也有点接受不能没有更好的解决方案之前还是滚回群晖
R720装了esxi7.0，开了6台Linux虚拟机。三台做了Mariadb galera数据库集群（每台2核2G），为平时工作开发测试使用。

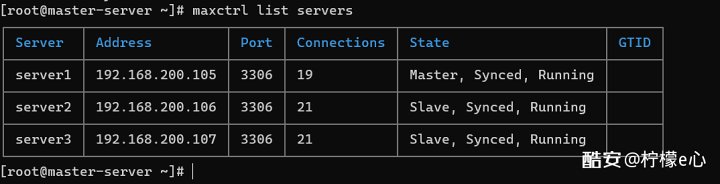

db集群
一台运行管理服务（4核2G），使用zabbix监控其他机器运行情况，使用portainer管理docker，ddns服务也运行在这里。还有一个不应该部署在这里的redis

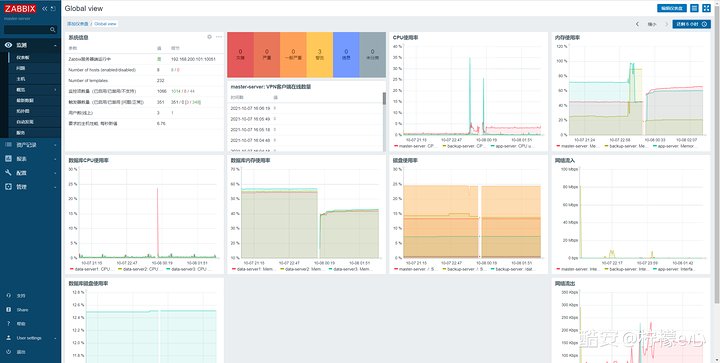

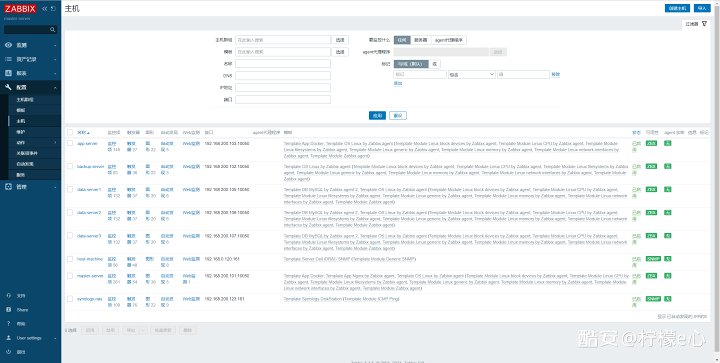

zabbix
zabbix
zabbix可以使用SNMP监控群晖以及宿主机R720的状态

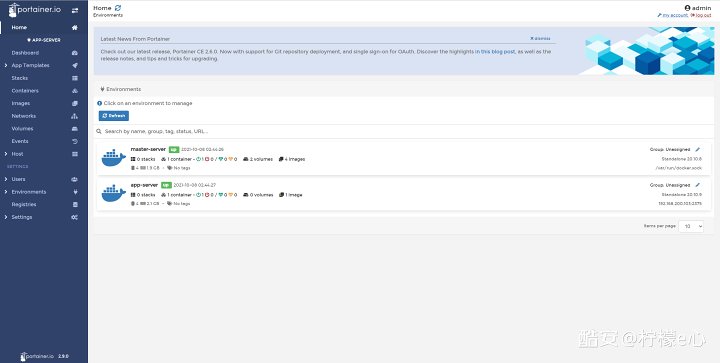

portainer
一台虚拟机用来部署一些应用（4核4G），作为测试机，另外这台机器上部署了AdguardHome，用它作为整个家庭的dns服务器，可以实现过滤广告，限制应用，dns重写等功能。部署了gitea用来存代码，gitlab太吃资源，放弃

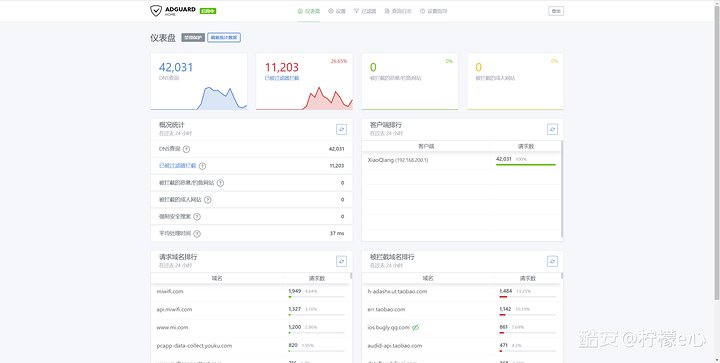

AdguardHome
还有一台虚拟机，挂载2T的虚拟磁盘，用作群晖数据的备份（2核2G）。在上面搭建了WebDAV，nfs，其他虚拟机挂载后，可共享文件。
WebDAV

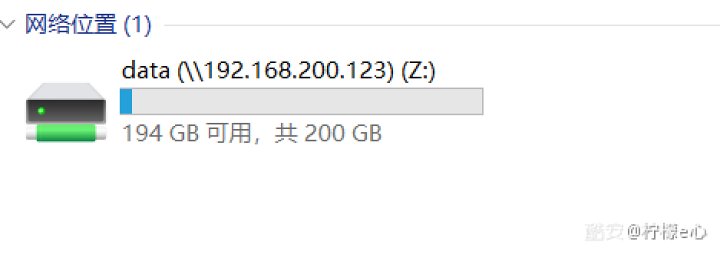

群晖开启smb服务（ssd似乎比较快），window映射网络驱动器后，方便在局域网内共享文件。
三、关于外网访问我们这里的联通宽带直接有公网IP，光猫改桥接，用路由器拨号，在阿里云申请的域名和云解析，由于公网IP不固定，需要做ddns，然而群晖不支持阿里云ddns，网上找的轮子又不太适用，只能自己造一个。

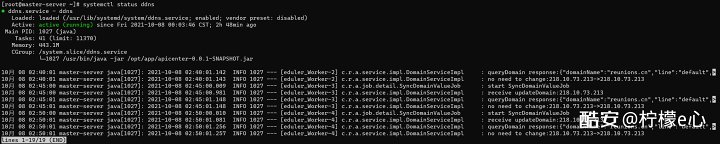

写了个程序，用来做ddns及发送告警信息到微信。大概的原理是5分钟获取一下IP，在调用阿里云的API检查一下有没有变化，有变化的话更新一下云解析A记录即可。

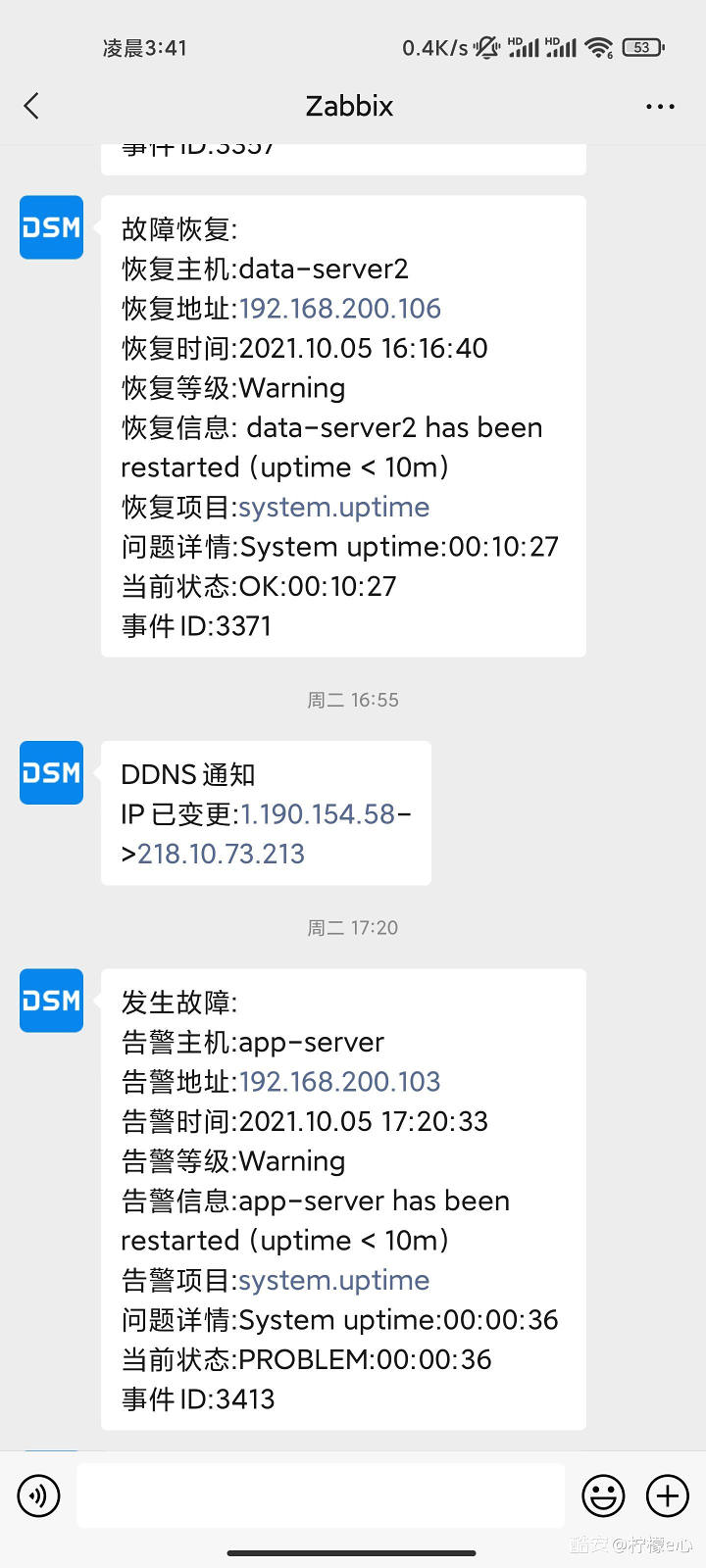

微信提示

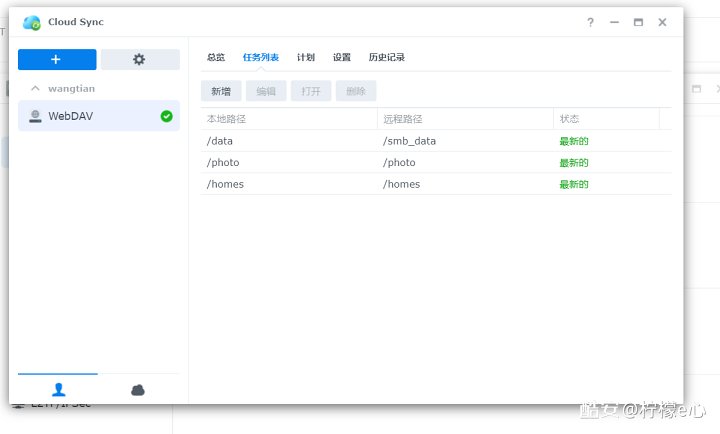

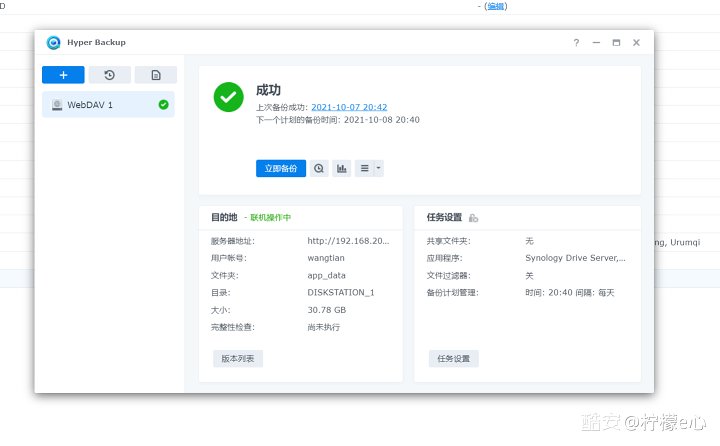

四、关于数据安全鸡蛋不能放在一个篮子里，数据也是一样。群晖上的数据通过cloudsync及hyperbackup定时备份到R720上，raid10比较可靠
，另外定期使用移动硬盘备份数据，确保安全。
五、关于网络安全使用路由器的端口转发配合群晖nginx反向代理，实现https访问（证书使用acme脚本，申请的letsencrypt泛域名，替换群晖的默认证书，由于这个证书有效期只有三个月，又配置了定时任务，两个月自动更新一次证书）。本来用的一台虚拟机做dmz，但是nginx代理群晖的套件总是抽风，只能用群晖的nginx。web服务通过统一的端口，由不同的泛域名区分，分发给各个主机地址。

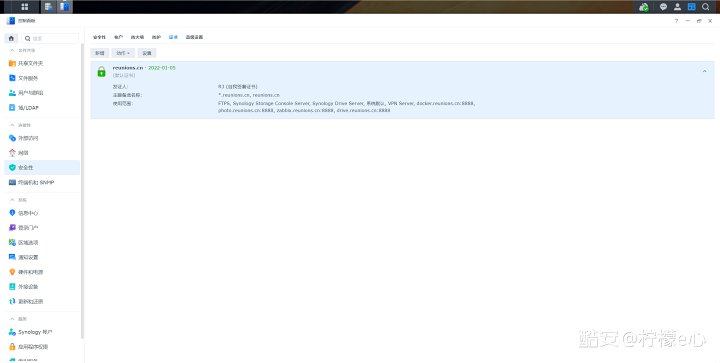

替换证书

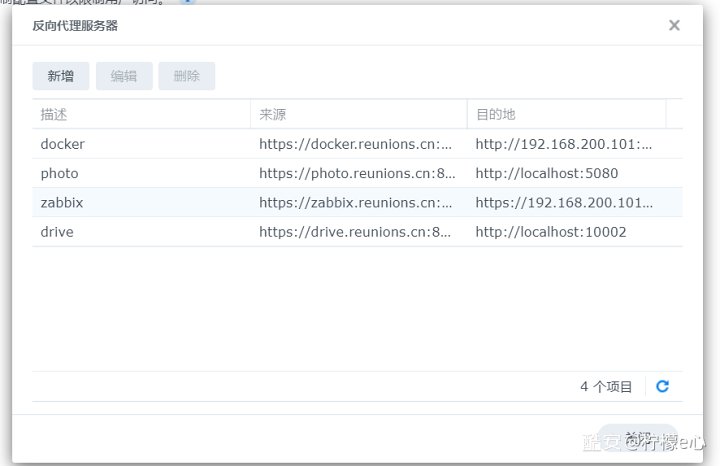

反向代理
关于网络安全方面，封闭非必要端口，不使用弱口令，定期修改密码也很重要。另外群晖套件可以使用二步验证，进一步增加安全性。暴露在公网的服务一定要慎重，特别是ssh，如果有必要，一定要更换默认端口并使用复杂密码。六、断电保护没什么好的解决办法，只能用ups，ups检测到断电后，通知群晖，群晖通知esxi，5分钟之后还未恢复供电，则关闭电源，供电恢复后，可自动开机。

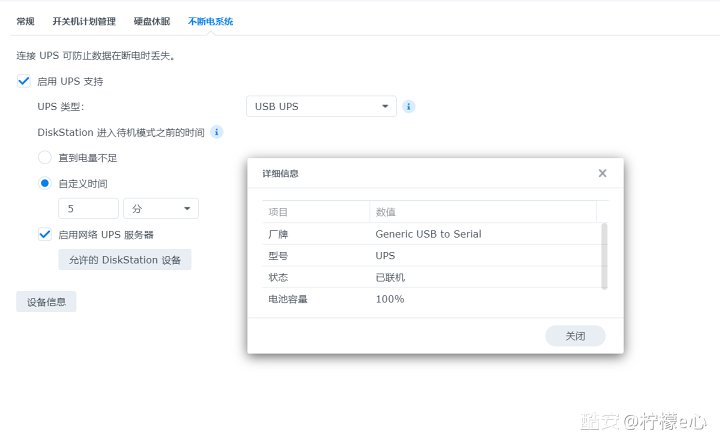

群晖ups配置

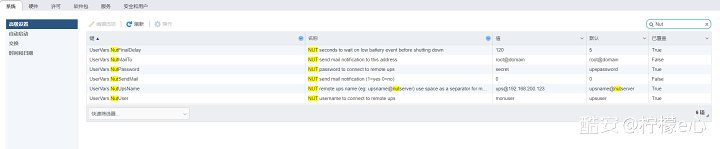

esxi配置
掉电是机械硬盘zui大的杀手，虽然磁盘阵列卡带电池，可以一定程度上避免惨烈的结局，但还是要有备无患。七、关于噪音及电费不得不说R720风扇满载运行，堪比直升机起飞，但是可以使用ipmitool调整风扇转速，实测比我的pc静音。至于电费，比空调省电多了，机器并不是一直满载，而我平时家里的pc也从不关机，无所谓了。
