家里弱电箱到客厅只有一根网线，IPTV和上网都要用，宽带安装人员的做法是直接一根网线分两个水晶头去解决问题，但是这样做，我的500M宽带岂不是被浪费了？（4芯传输zui多百兆）
那解决办法呢？
一、再穿一根网线。
二，主路由器放弱电箱，通过其他设备无线桥接，扩大信号范围；网线给IPTV用。
三、单线复用，千兆线分为900M和100M。

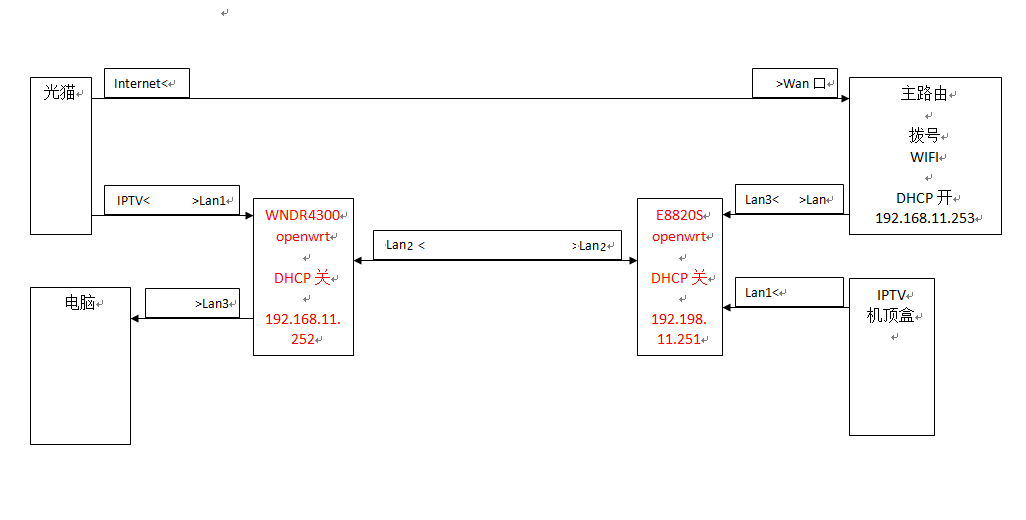

本文实现的网络拓扑图
虽然我家其实弱电箱到客厅有两根线，但是我想主路由在客厅完成拨号提供WIFI，家里所有的设备都在一个局域网内。
不管如何，单线复用，单线两端的设备都要支持VLAN。无论是新购，还是利用现有的设备捯饬。
新购两台千兆网管型交换机，连接设置，问题解决，成本大概不到200元。
那就不用看下面的叙述了。。。。。。
本人家里有台闲置的wndr4300,又折腾了台E8820S（上篇文章有介绍）。
上图中红色的两个，一个是WNDR4300，一个是E8820S都刷的openwrt固件。
两台设备设置成Vlan交换机，先前也没折腾Vlan的设置，还上数码之家论坛发帖求助过，感谢他们的帮助。
下面说说OpenWrt的Vlan设置，三个地方接口、设备、交换机
两台设备的设置还不一样，先看看WNDR4300的：

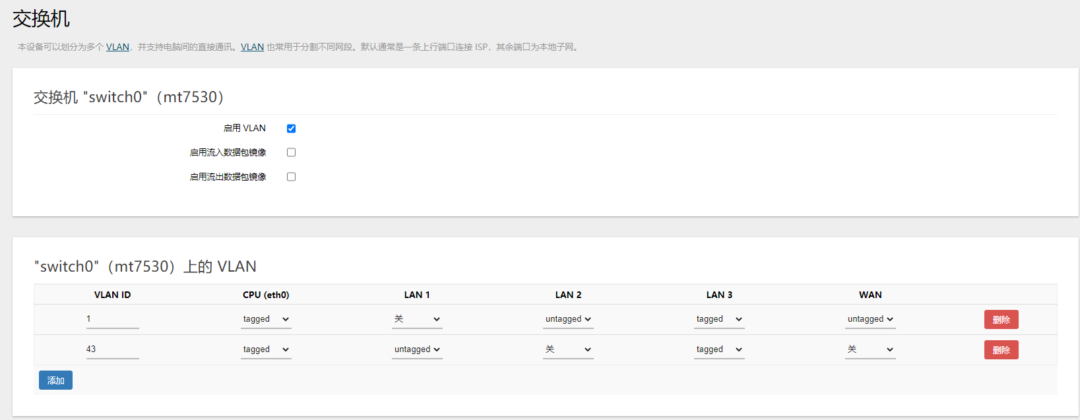

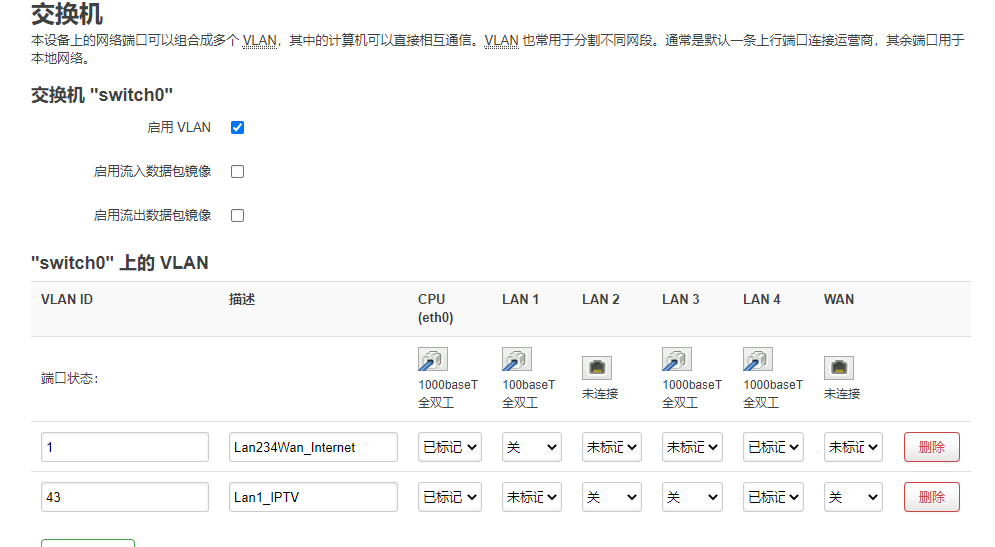

1、交换机设置
VLAN的划分
这个新建的VLAN ID 是43 ，这个和光猫里面的VLAN ID 是一样的。
2、设备设置

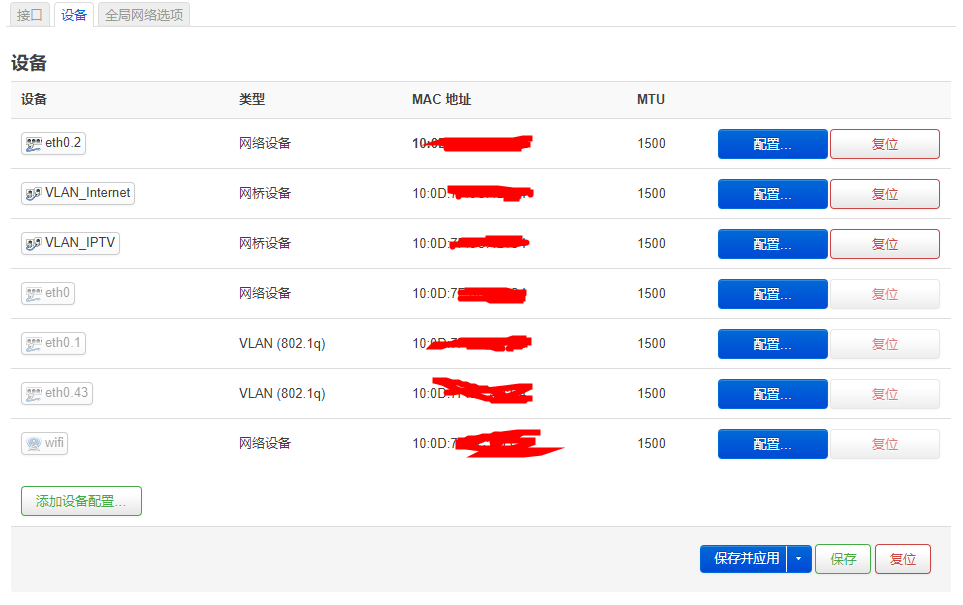

设备总览

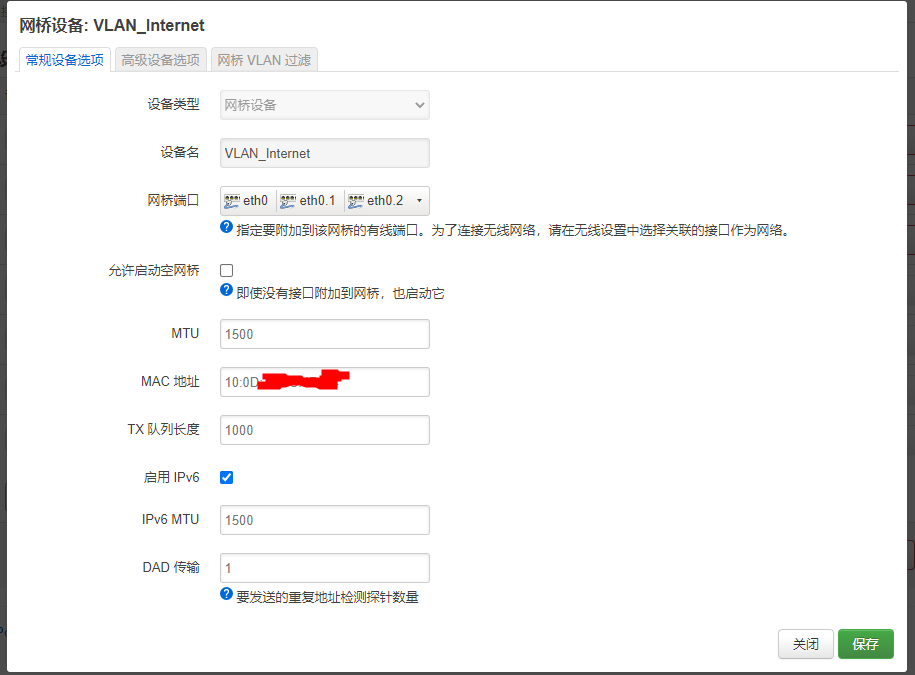

Vlan1 上网用的

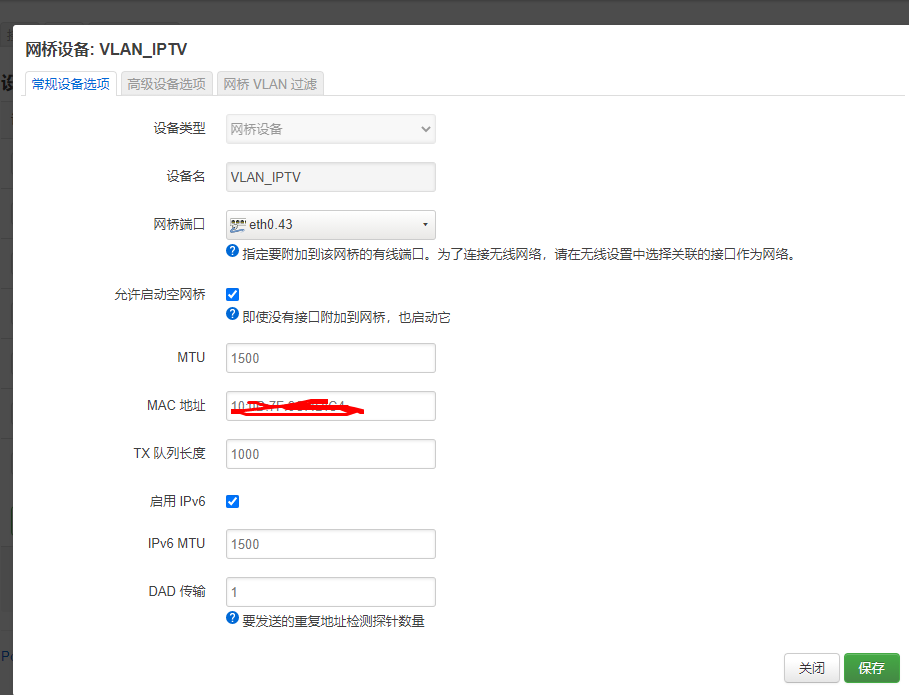

Vlan43 走iptv流量的

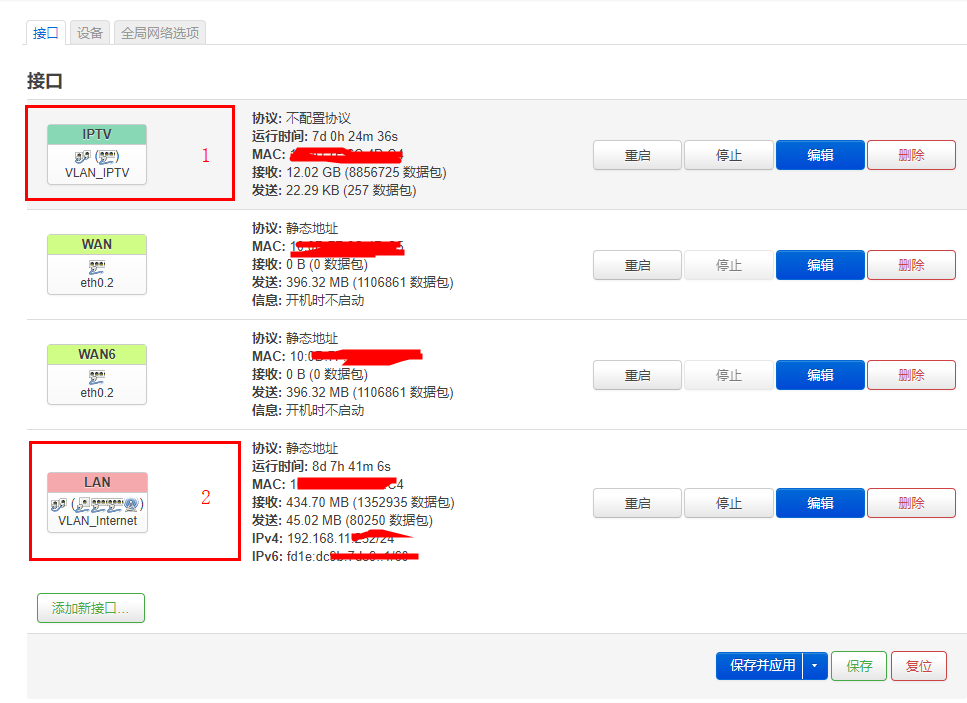

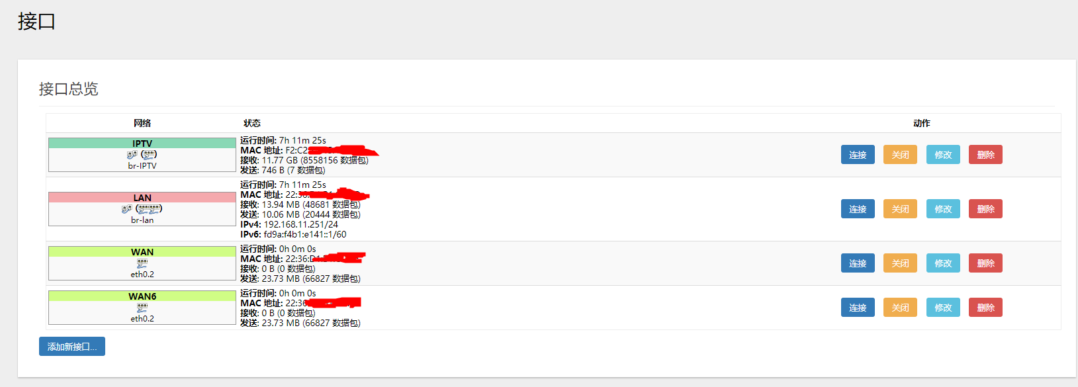

3、接口设置
WAN的两个接口停用，桥街道LAN口了

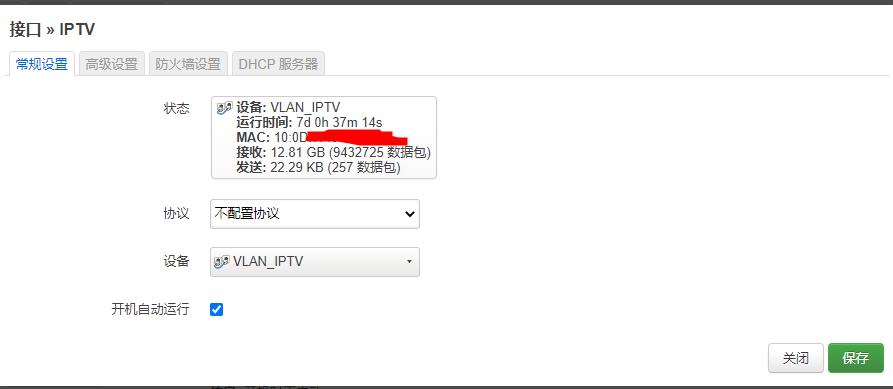

IPTV不需要配置协议

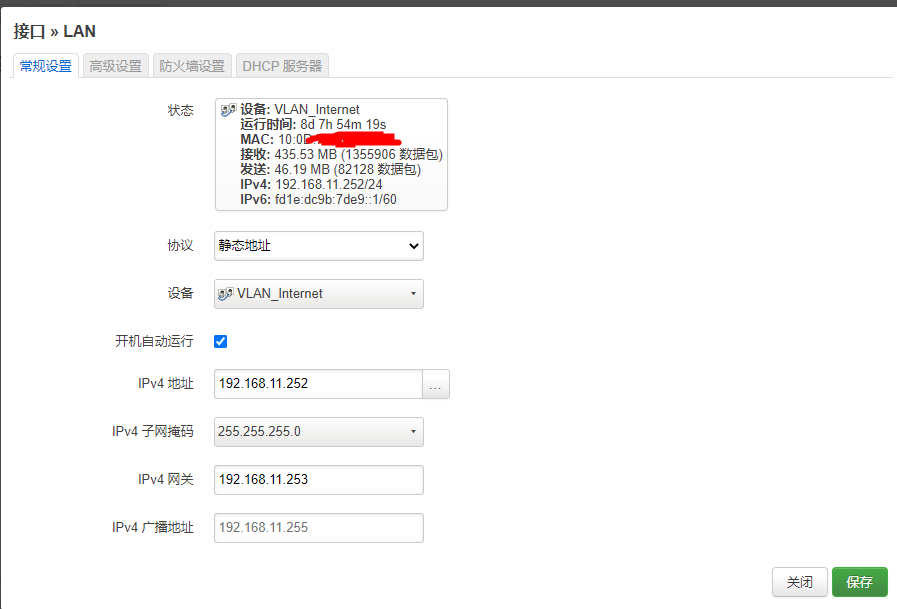

上级有路由提供DHCP，这里给他个静态地址，通过这个地址访问他
二、再看看E8820S的：
交换机设置：
交换机设置，和wndr4300一样
接口设置
这个没有单独的设备设置，包含在了接口设置里面

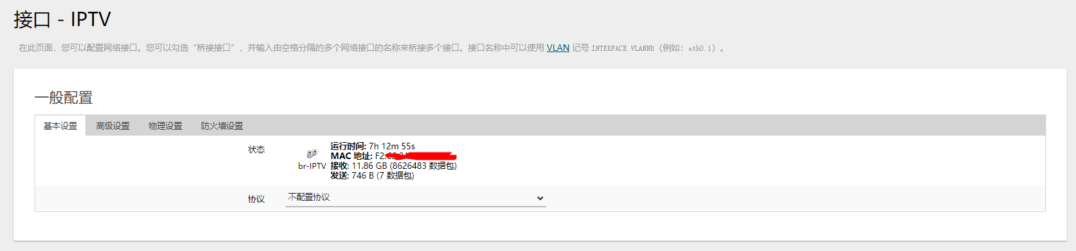

IPTV接口的一般设置

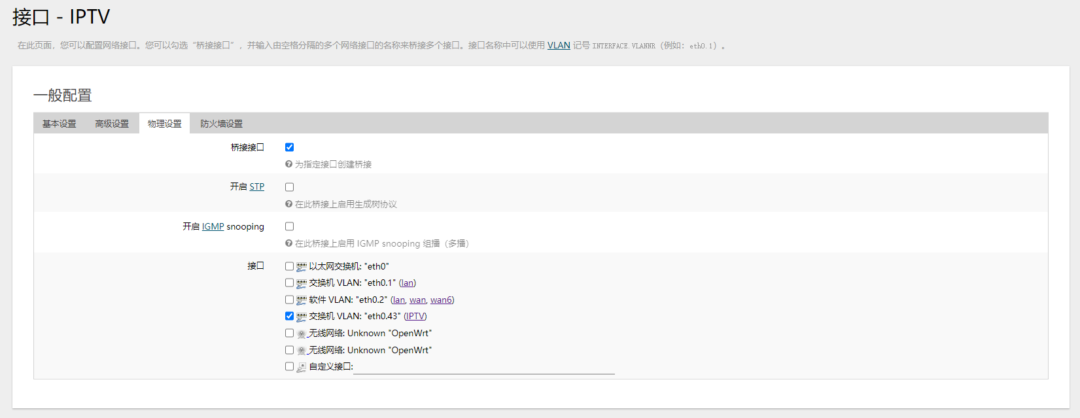

IPTV接口的物理设置

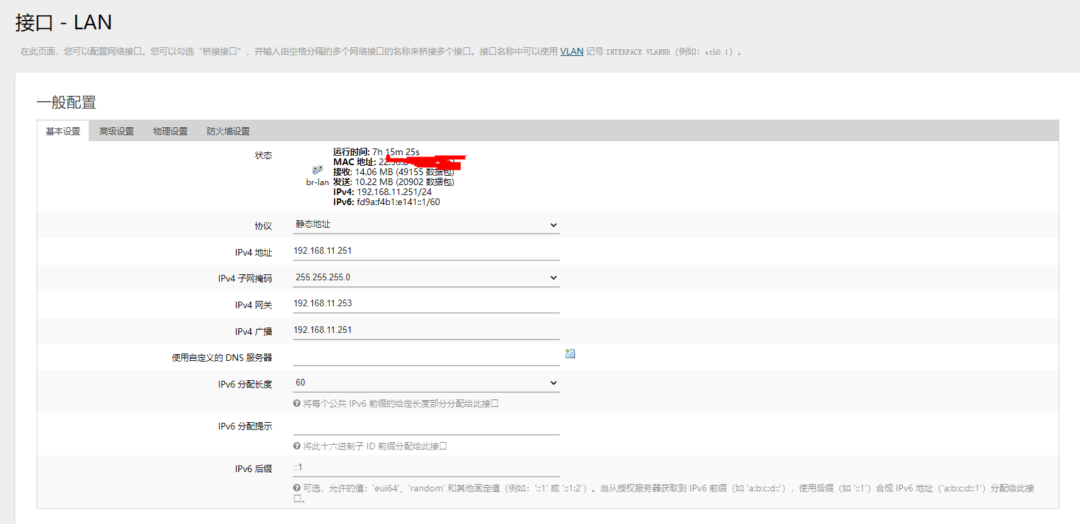

LAN接口的一般设置

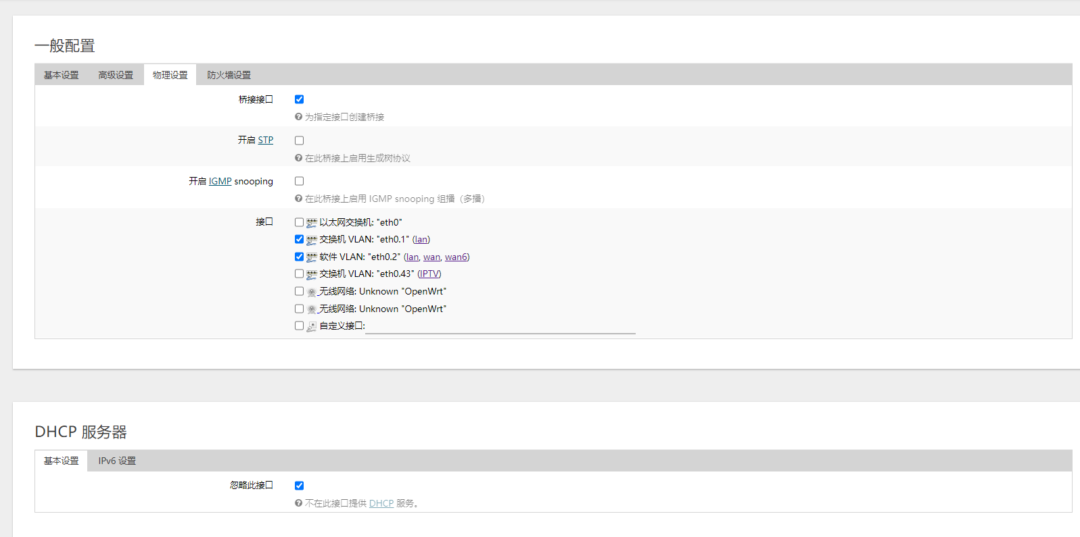

LAN接口的物理设置
zui终实现了一根网签上网的同时还能看IPTV。
以上教程由“WiFi之家网”整理收藏！
