由于5G网络在全球的陆续铺开,2019年也被业内称之为5G元年。然而,无线终端的增加也使得WiFi技术不得不在网络带宽、接入数量、时延等方面不断改进。
而由于技术的不断叠加,网络管理、网络安全变得更加难以控制,那这种又是智能配件又是重要连接关口的路由器,在物联网时代将会有更重要的地位。

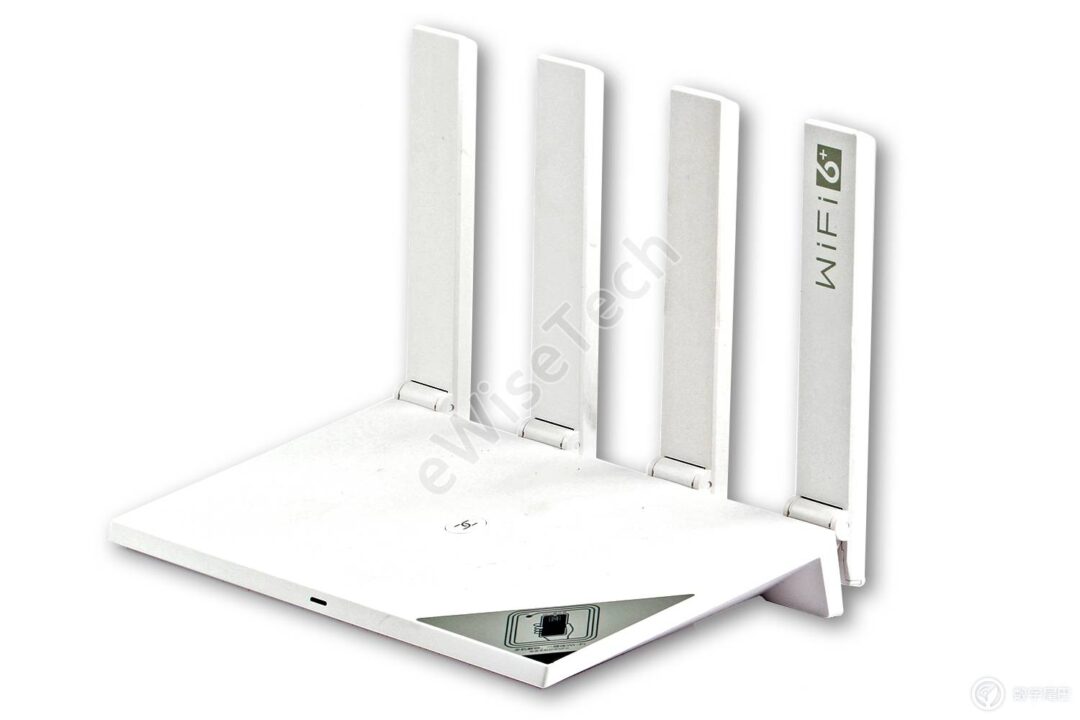

今天我们要来看的就是一款选用了海思凌霄4核1.4GHz处理器的WiFi6路由器——Huawei AX3 Pro。
这款路由器除了支持WiFi6+协议,还带有双频WiFi信号,并4个网口支持WAN/LAN盲插。另外还有手机APP远程控制、NFC一碰即连和HiLink智联功能。

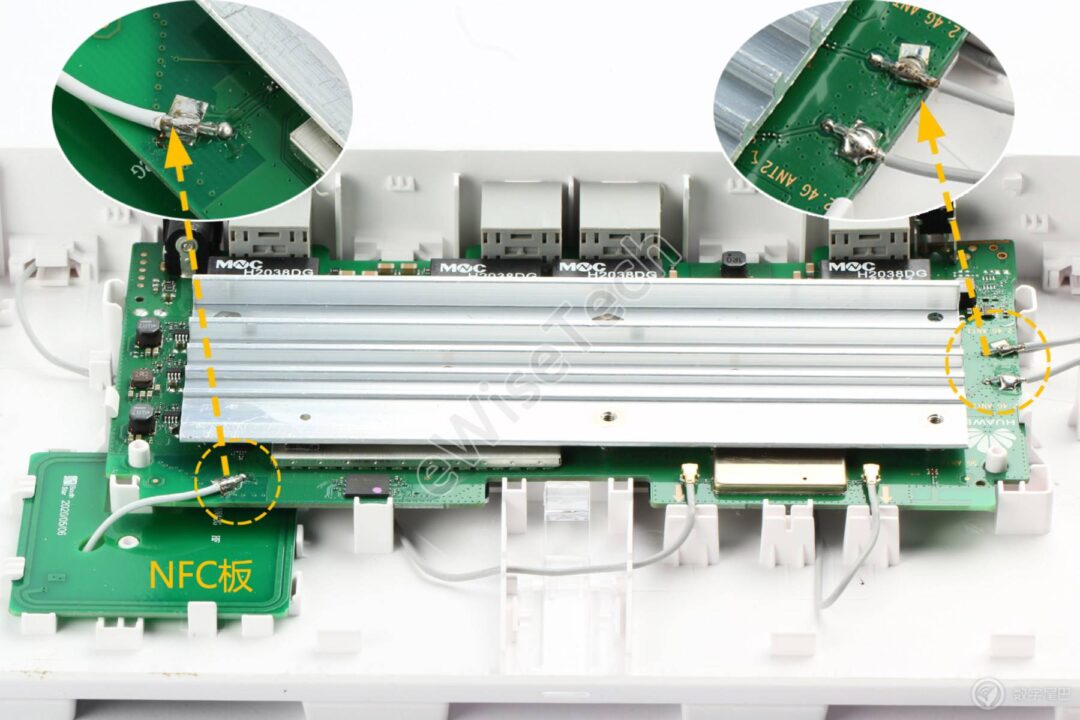

内部结构也比较简单,打开可以看到一整块被卡扣固定的主板,NFC位置则使用另一块被卡扣固定的PCB板。主板上共有五条同轴线,其中三条线使用焊接工艺固定。

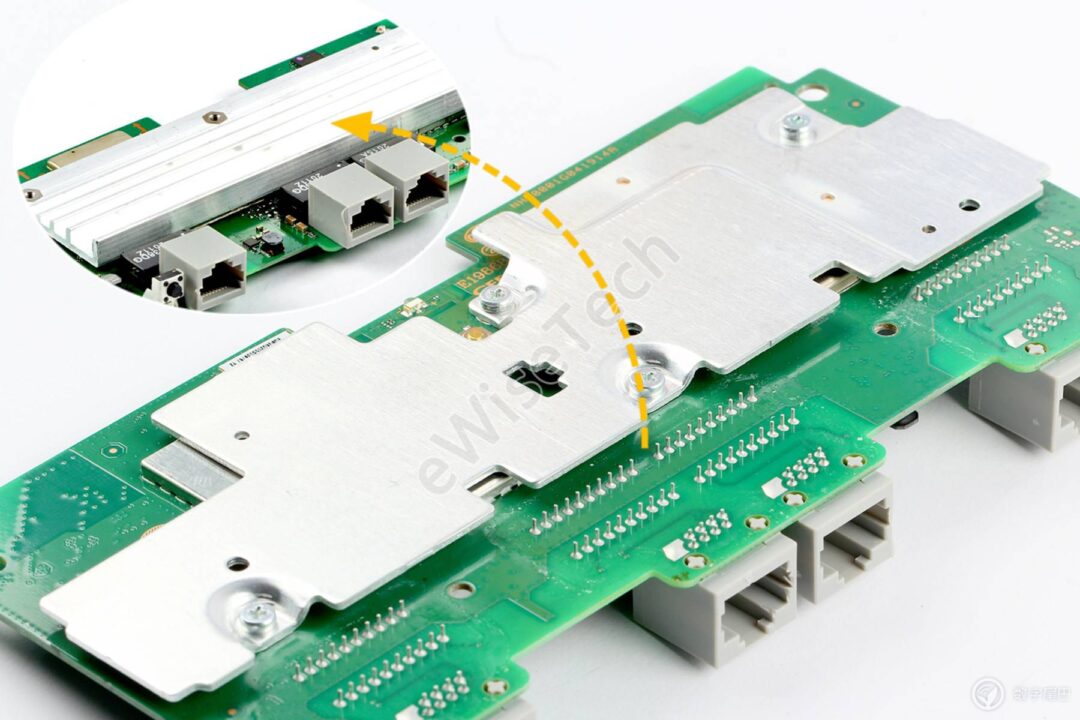

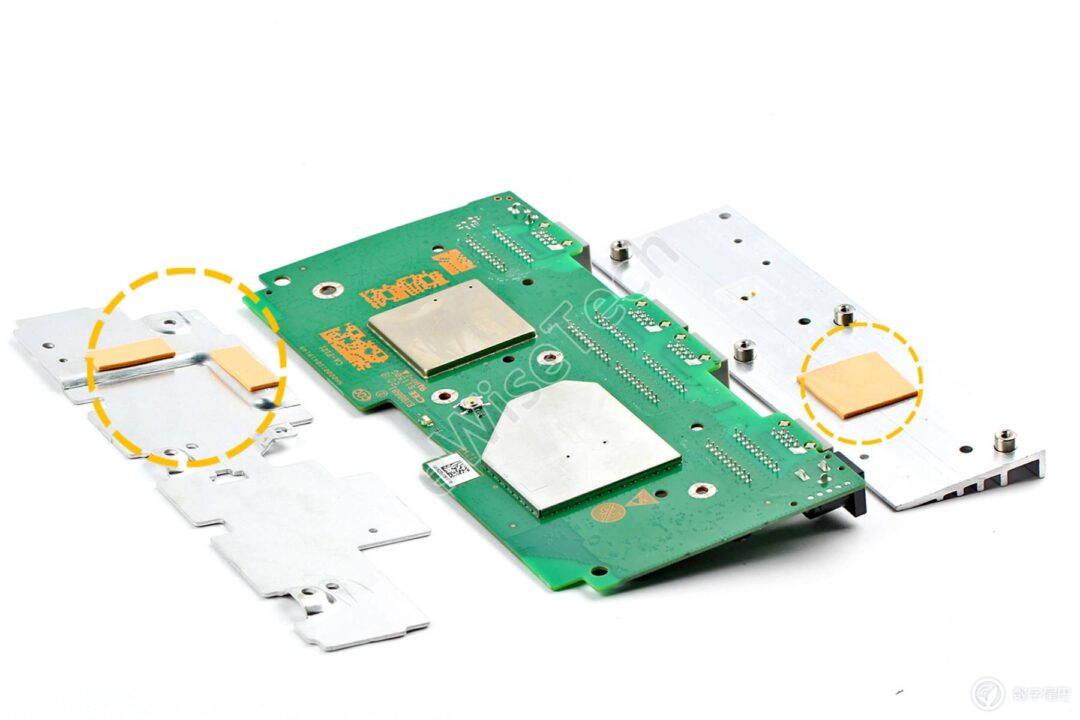

由于WiFi需要较好的散热,所以主板正反面都配有一块铝制散热块,两块散热块通过四颗十字螺丝贯穿主板固定,将主板夹在中间,给路由器增加配重,同时保证主板的散热性能。
卸下两块散热块后,在散热块与主板之间都还使用导热硅脂胶垫作为辅助导热材料。

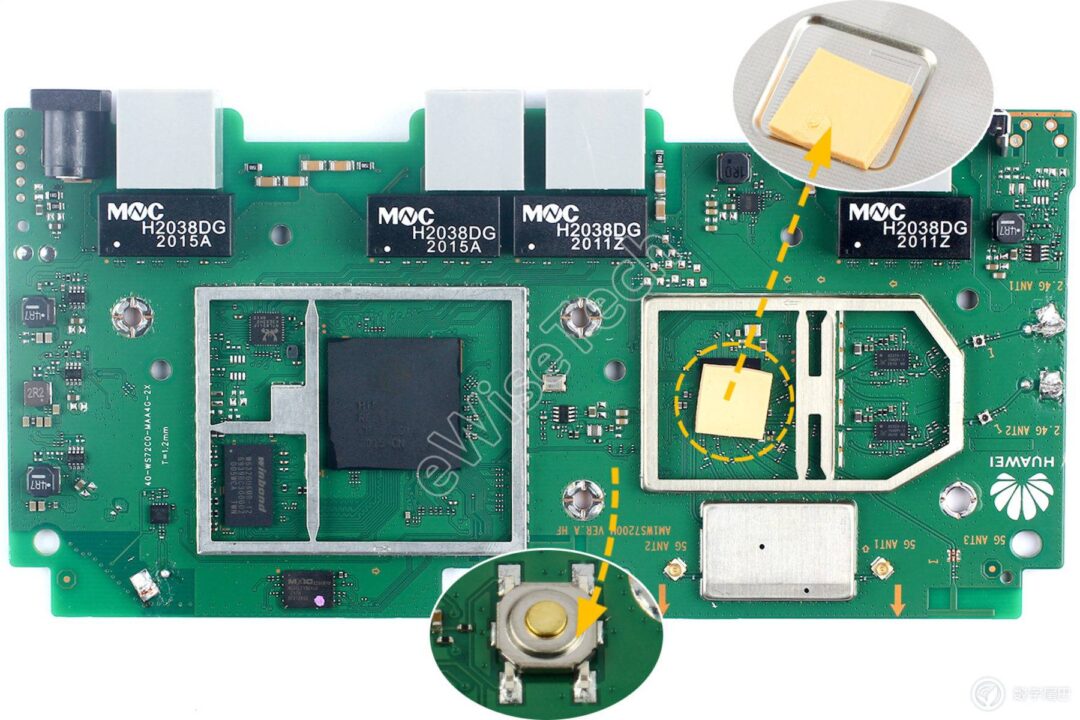

主板背面屏蔽罩表面贴有一块导热胶垫,撬开屏蔽罩,WiFi芯片表面相同位置处也贴有一块导热胶垫。HiLink智联按键的实体按键固定于主板上。

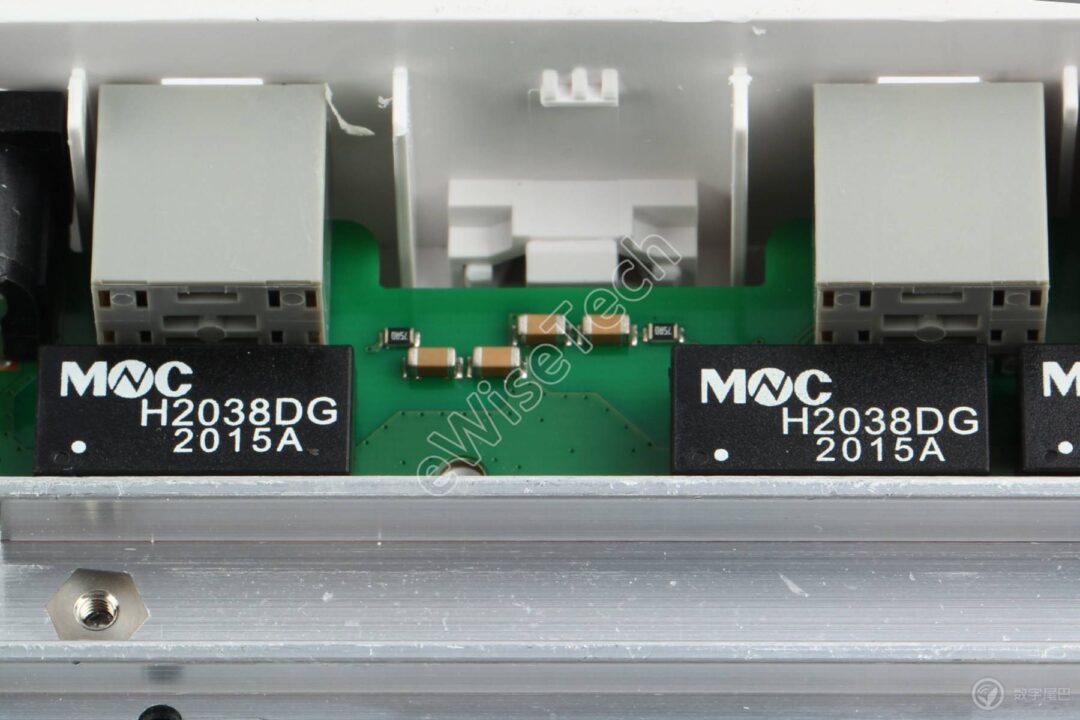

主板上使用4个灰色千兆以太网口,支持WAN/LAN盲插技术。网口都使用东莞铭普光磁的H2038DG以太网网络隔离变压器。

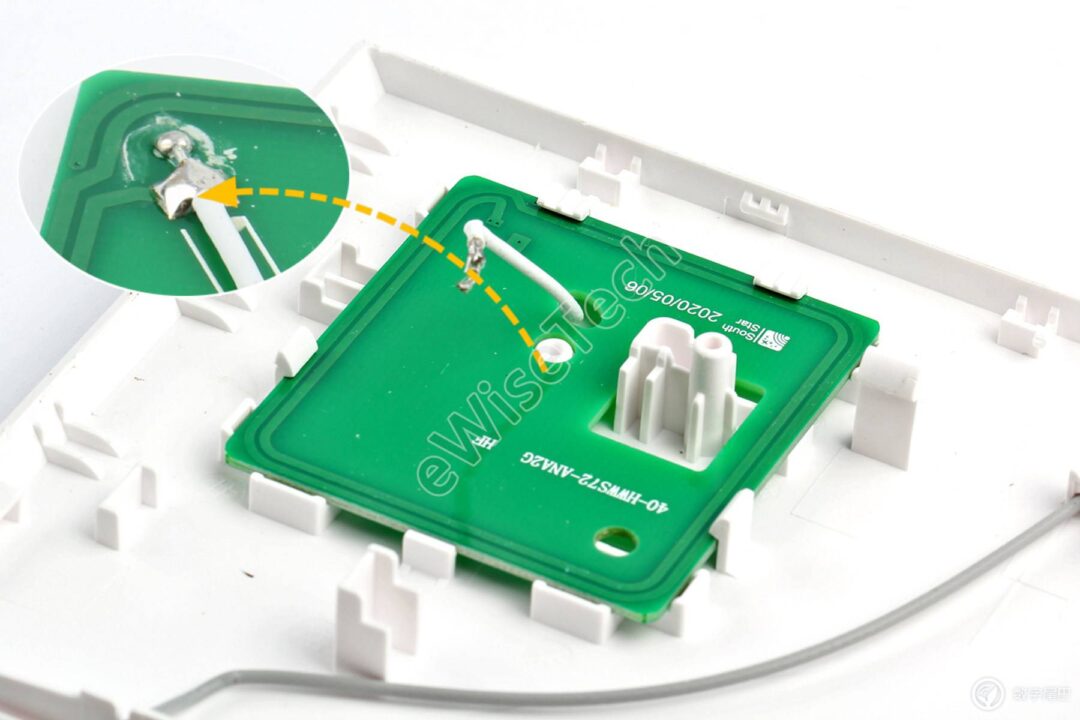

顶壳右下角贴有NFC感应贴纸的地方,支持手机一碰连接WIFI功能的NFC。在内部则是使用一块正方形PCB天线板,天线板与主板之间采用通过焊锡固定同轴线连接。

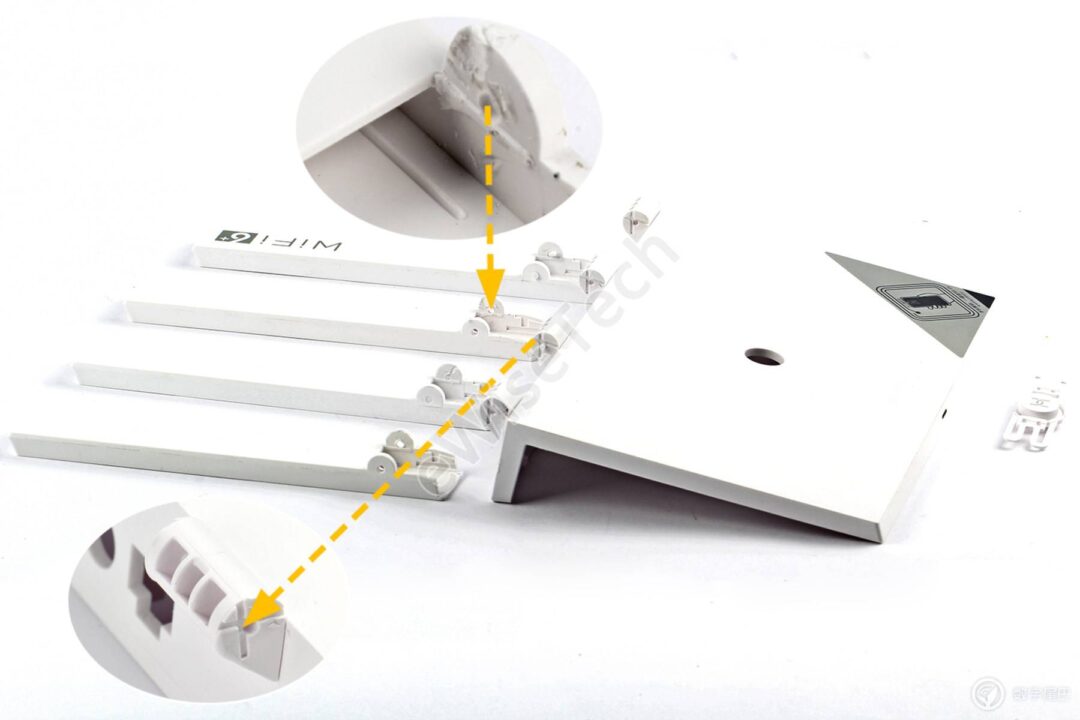

路由器4根平板天线根部使用内扣式卡扣固定在相应的组装位上。不能轻易取下。而天线模块的两侧有塑料转轴,直接卡在底座小洞中,拆解时极易损坏塑料转轴。zui后一根天线上正反两面有WiFi6+标识。

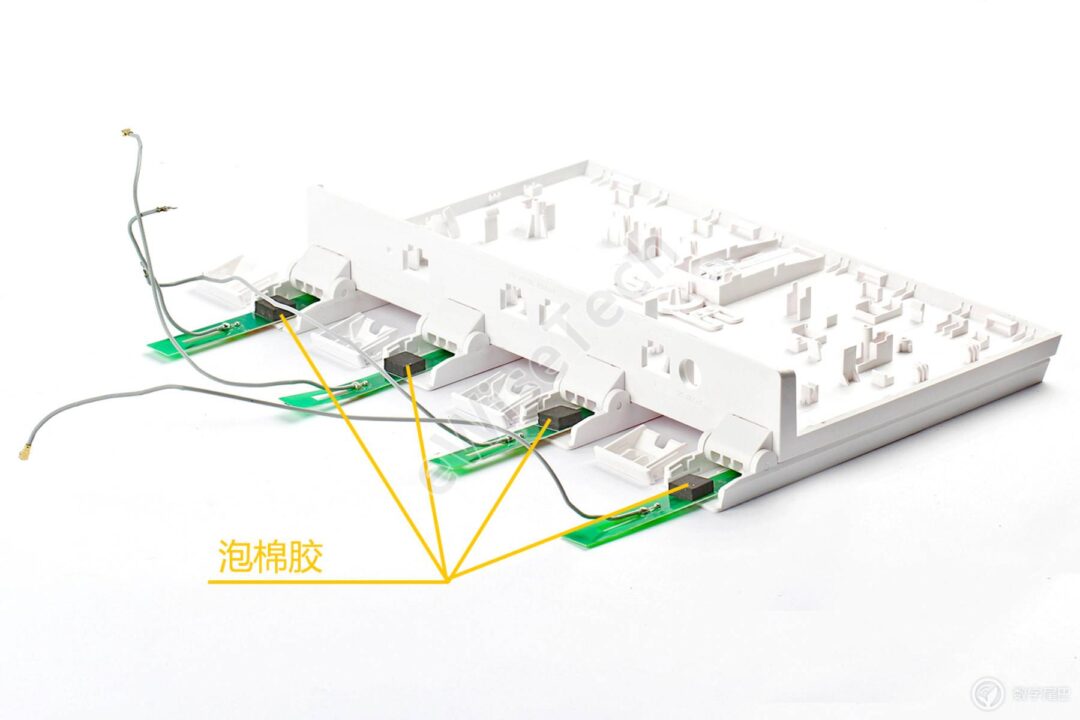

AX3 Pro使用4根PCB材质的WiFi天线,2.4G/5.8G间隔排列组装,每一根天线板中部和顶部各有两块泡棉胶用来增强固定和支撑PCB板。

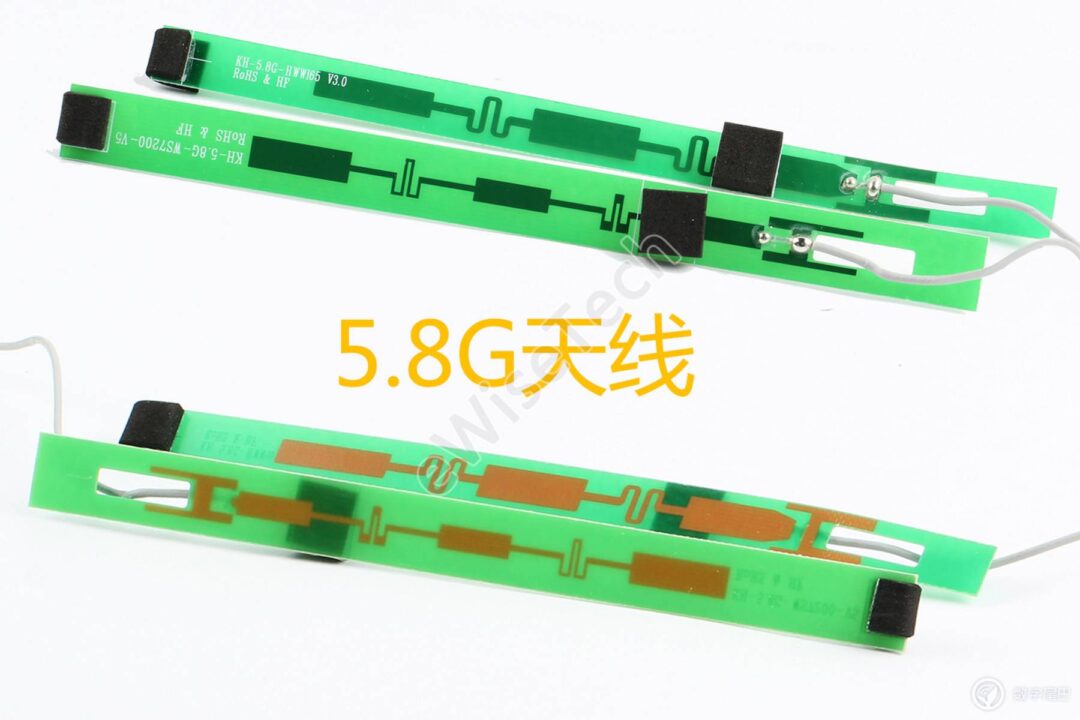

5.8G天线。

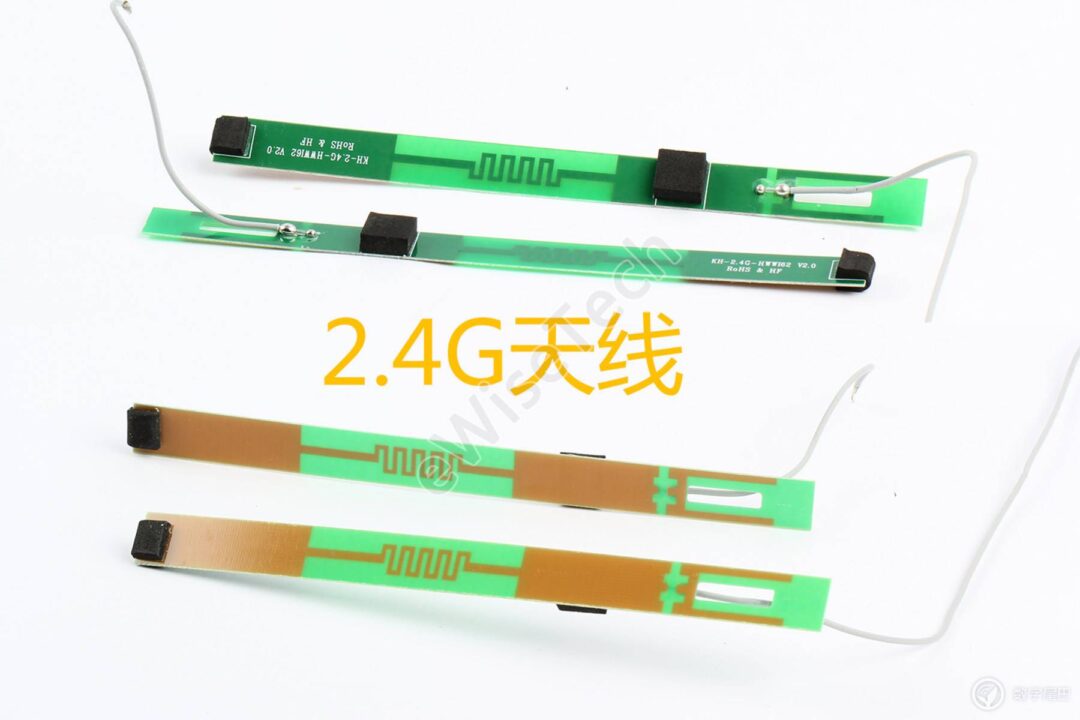

2.4G天线。

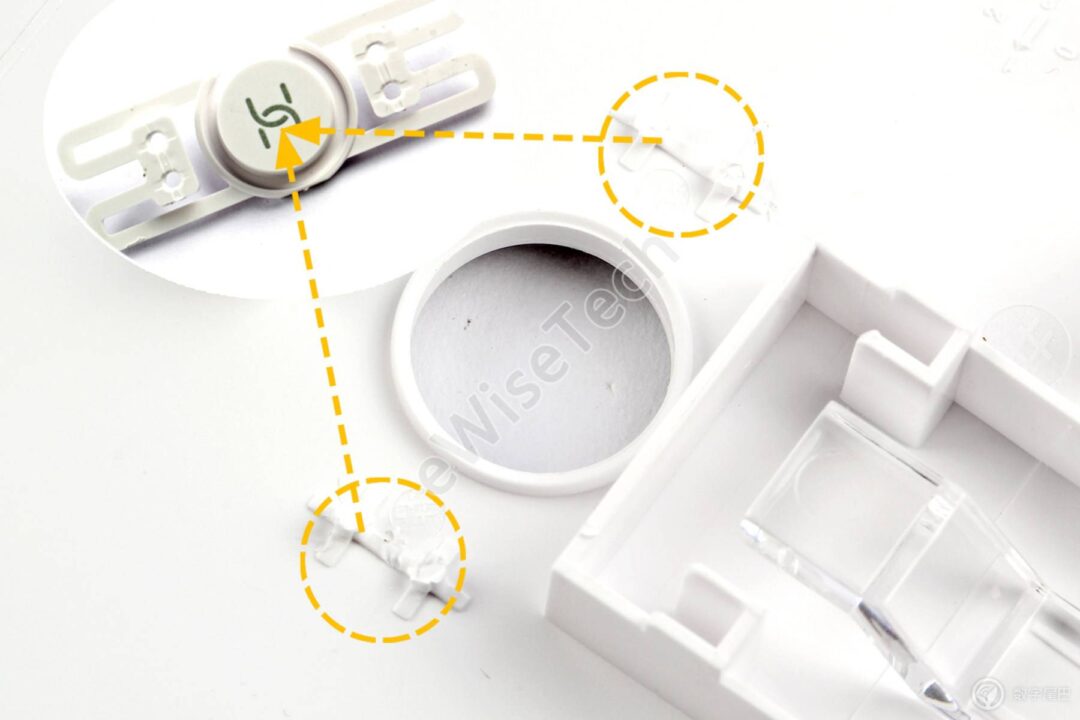

HiLink智联按键通过四根塑料钉固定在正中间。

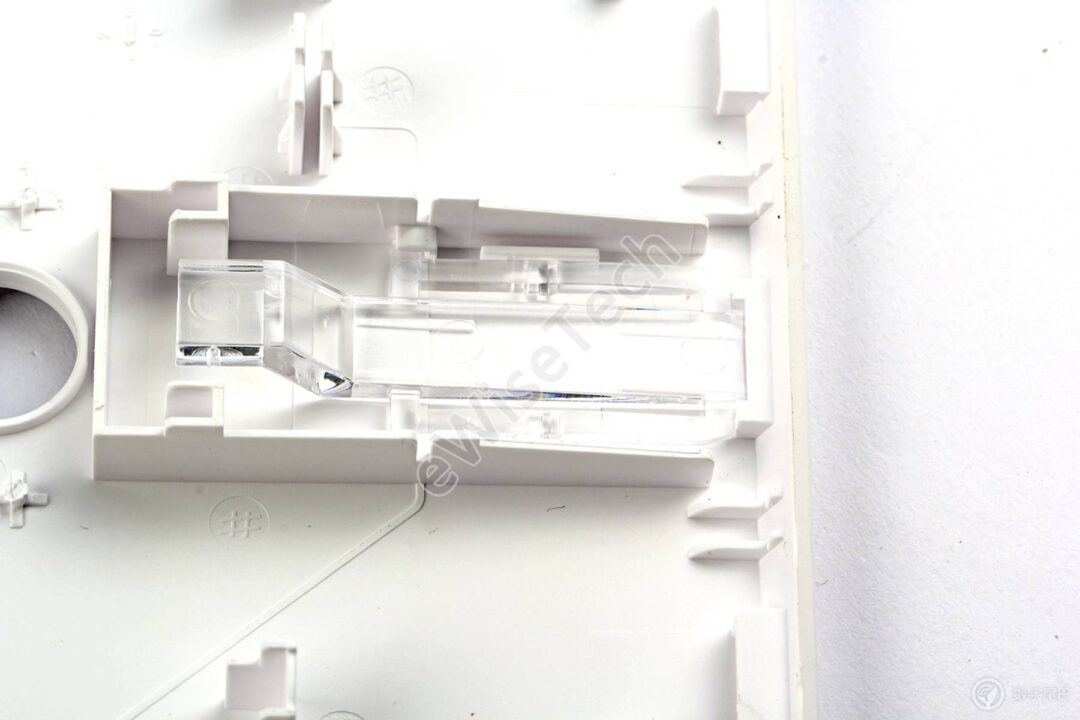

按键前方有一个透明亚克力Led导光罩。

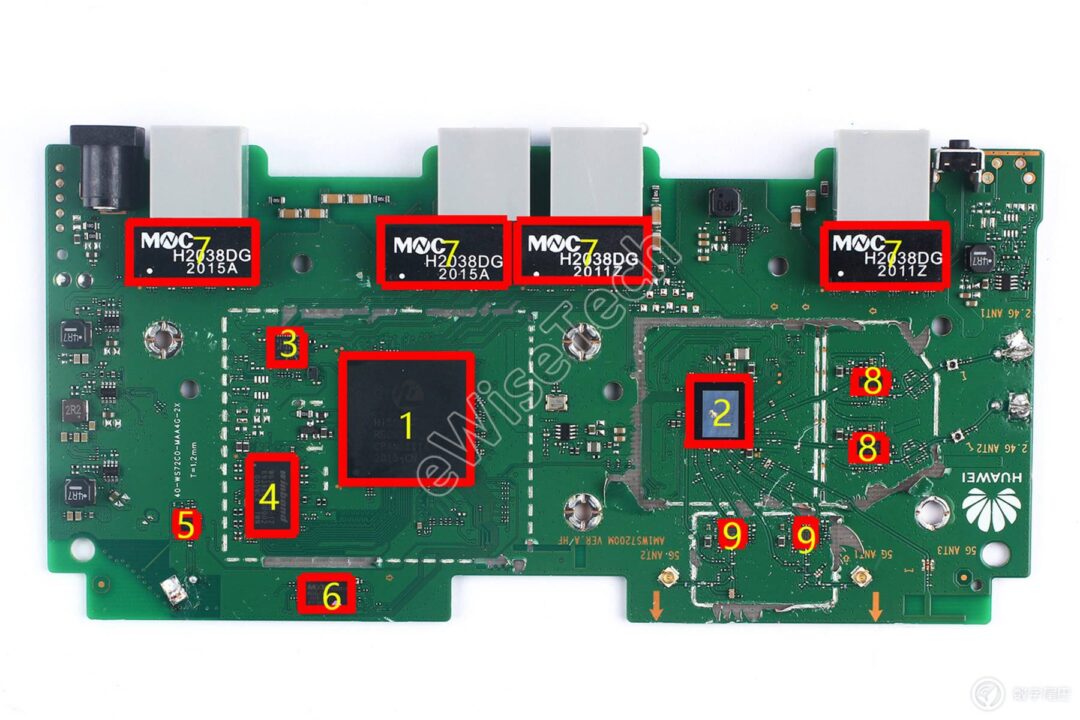

主板主要IC(下图):
1.Hisilicon-Hi5651T-海思凌霄4核处理器
2.Hisilicon-Hi****-海思凌霄650双频WiFi芯片
3.Realtek-RTL*****-集成式10/100 / 1000M以太网精密收发器
4.Winbond-W632GU6MB-12-256MB内存
5.FUDAN MICRO-FM*******-NFC芯片
6.MXIC-MX35LF1GE4AB-Z41H-128MB闪存芯片
7.MNC Mentech-H******-以太网网络隔离变压器
8.SKYWORKS-SKY*****-11-2.4GHz 射频信号功率放大器
9.RichWave-RTC****-5GHz射频信号功率放大器
总结信息
华为WiFi6路由器AX3 Pro选用了凌霄4核处理器搭配凌霄650 WiFi6主控芯片,另使用了美国skyworks 2.4G功率放大器和台湾立积电子5G功率放大器。4根PCB天线,使用2根2.4G与2根5.8G天线组成2 x 2MU-MIMO。
整个路由的拆解较为简单,但由于多个位置的射频同轴线使用锡焊工艺连接主板,需使用电烙铁取下,所以复原度一般。虽然整机使用两块铝制散热块与若干固化导热硅脂胶垫用于散热。但是在长时间高工况使用过程中,路由器表面温度依然会升高到有些烫手的底部。
这是eWiseTech做的第一款WiFi6路由,当然不会是zui后一台,还有两款WiFi6路由器正在拆解分析中。等拆解分析做完,我们再来总结分析一下,目前WiFi6路由里会有哪些相同与不同的地方。
