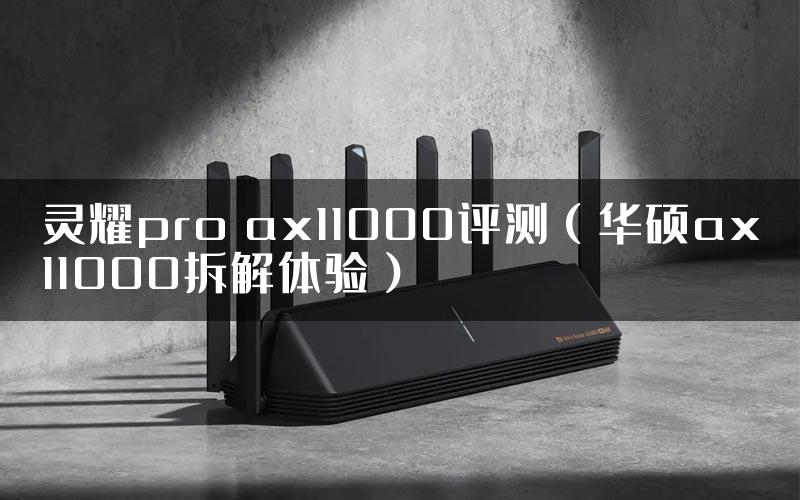

灵耀Pro AX11000 是一款 WiFi 6 分布式三频无线路由器，实现了科技与艺术的融合。配备强大的性能与日常娱乐能力，将家庭网络提升到新的水平，满足大户型及别墅的应用需求。
新款华硕灵耀 Pro AX11000 规格
· 网络 SoC：Broadcom BCM4912
· 无线网络芯片：Broadcom BCM6715 x 2
· 双2.5G网口(2.5G/1G WAN + 2.5G/1G LAN)
· 有线网络：千兆网口 x 2
· 无线网络：三频(2.4G/5G_L/5G_H)
天线：内置天线 x 10, 内含BT *1 & DFS*1· 内存：DDR4 1GB
· 震撼的工业设计外壳
话不多说，直接拆机吧。。。。。。
拆解下黑色外壳—将黑色外壳缓缓拉出
黑色外壳拆掉后,发现天线底座和I/O Port 面板需要继续拆解
拆下I/O Port 面板，发现PCB两边都有黑色散热片
拆解正反两面面散热片—天线都有用醋酸胶带进行固定不易脱落
拆解天线底座
拆开两块PCBA中间的桥梁—RF Board & Main Board
RF board正反面
Main Board正反面
接下来我们一起来看看硬体配置：
RF Board 正反面— 拆开屏蔽罩，一睹庐山真面目；三组无线芯片BCM6715，分别负责2.4G、5G_1、5G_2，达到更优化的性能配置。
整台机器的大脑 Broadcom BCM4912B0, I/O Port控制模块以及BT功能都挂在Main Board上;
还记得上期开箱，趣玩留的问题吗？为什么灵耀Pro AX11000明明宣称拥有10根天线，实际顶部只有8根天线呢？秘密原来在这里。另外两根天线分别是Bluetooth天线和DFS天线。
BT配置— QUALCOMM ATHEROS BLUETOOTH 4.0
DFS由2.4G chip控制，5G单独工作，为5G提供更高的吞吐量。
FLASH采用的是 MX30L的零件，容量为256MB；RAM使用的是1024 MB DDR4
网络配置— CPU BCM4912控制2个千兆网口+1个2.5G WAN, BCM50991控制1个2.5G LAN.
LED灯设置与显示效果
总结：
灵耀 Pro AX11000搭载了博通zui新旗舰级处理器——BCM4912(采用 64位四核2.0GHz、16nm制程）和1024 MB DDR4 RAM。支持LAN/WAN双2.5G口，并且拥有12条高速车道，三频无线并发速率高达11000Mbps。支持RangeBoost Plus，相比上一代提升38%。
