前阵子假期和朋友聚会聊起来他zui近开了个小的视频工作室，主要的办公电脑有3台，常用的有2台，现在对于多个电脑之间的视频图片素材共享传输问题很头疼，zui近几年相机画质升级，大部分素材都是1080p@50FPS，还有一些镜头是4K@30FPS，所以每次的项目文件素材少则三四十G，多则五六十G，甚至上百G，受限于现在的千兆网络，局域网内的传输速度很慢，所以想让我推荐配置一套万兆局域网传输方案，来解决这个问题。
选购以及需求
根据需求来讲，他没有远程传输的需求，只是在本地局域网内传输，所以不用将现在的千兆接入宽带升级，只要办公室的工作PC和NAS之间实现万兆通信即可，所以这次升级的重点在于主力台式机和NAS设备，首先是工作机，因为台式电脑有多个PCIE接口，所以直接采购几块万兆网卡安装上就行了。
然后就是NAS设备了，先不考虑PCIE接口的NAS+万兆网卡的方案，直接选择万兆成品NAS，得益于zui近这几年品牌厂商的成品NAS价格不断下探，万兆NAS产品也没有前几年那样贵的离谱了，因为朋友是小型创业工作室，本着小钱解决问题的原则，自然要选择有性价比产品，说到Zui便宜的万兆NAS那就不得不提威联通532X，整体非常有性价比。而且盘位也是足够的，五盘位，对于后期的扩展性也是足够了。

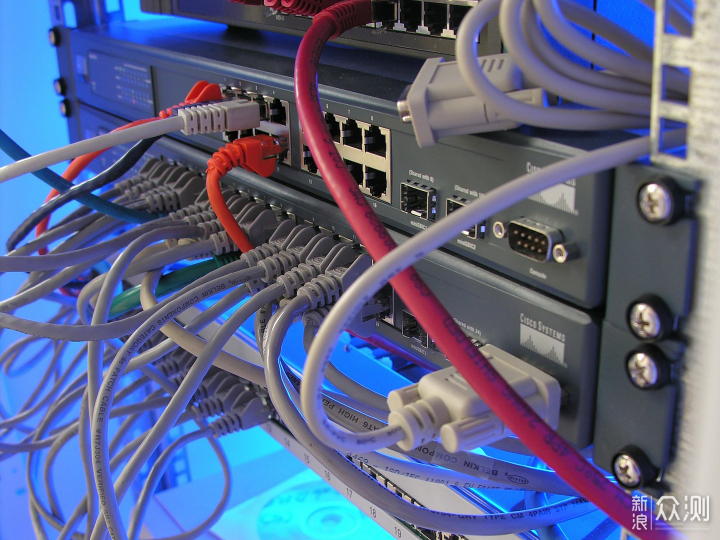

zui后一项设备就是万兆交换机，先说交换机的概念，它在网络中就类似一座高架桥，将局域网内的电脑/打印机/笔记本/机顶盒等网络设备实现点对点的连接，并且彼此之间的信号互相独立，现在家庭一般用不到交换机，因为路由器都集成了这个功能，交换机更多是在企业使用比较多，而万兆交换机就是一种端口可以支持10G或100G速率的交换机。

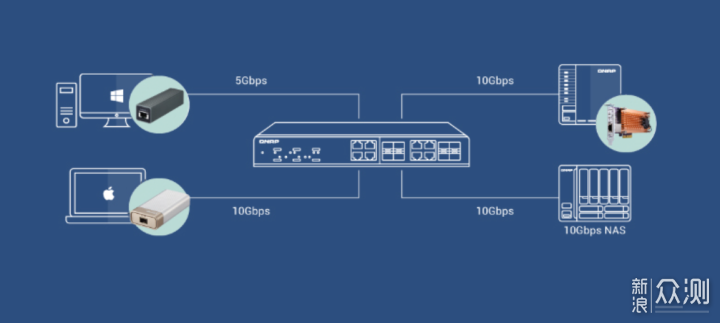

其实如果是家用，只有一台电脑连接NAS，不用交换机也可以，直接PC和NAS建立本地万兆网络通信即可，因为朋友是工作室，后期还有可能扩充人员，所以还是选购一台交换机，方便后期的线路扩展，NAS产品选择了威联通，所以还是一套方案比较合适，选了几款威联通的万兆交换机，zui终在一个朋友手里淘到了一款成色不错的威联通交换机—QSW-M1204-4C，它配备了4个光纤接口和4光电复用口，并兼容5G\2.5G\1G\100M,灵活满足不同环境下的使用需求。友善的Web管理界面，支持链路聚合和VLAN划分和二层网管功能，更好的满足了高速数据传输和在线剪辑的需求，因为朋友是视频剪辑的量还是挺大的，在线剪辑可以将素材直接放在NAS里，不用来回导入导出到本地PC进行操作了。
硬件开箱
威联通TS-532X

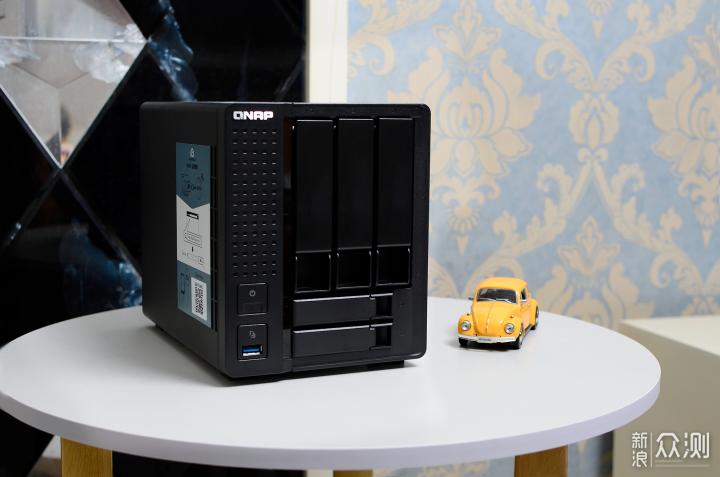

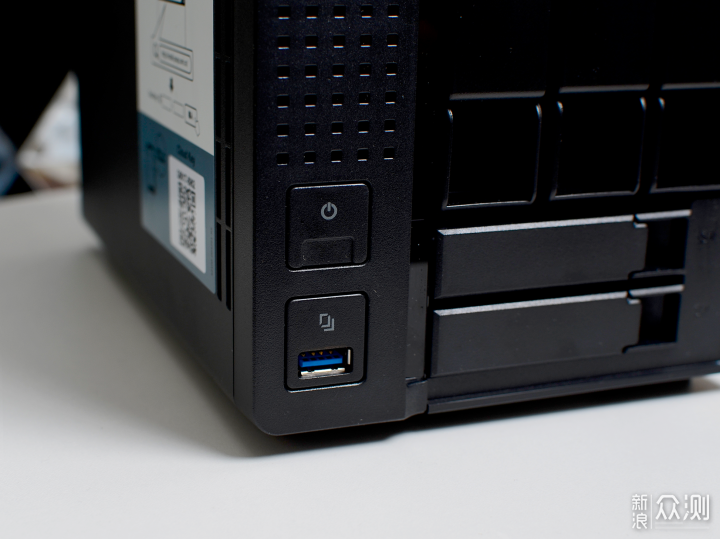

▲▲532X的正面和551非常接近，左侧是散热区域和功能按键区，上方是开机键，下面是快速复制按钮和USB3.0接口，实现外置存储一键快速复制。右侧是五盘位槽，3个HDD，2个SSD，总体的盘位配置还是非常充足的，小工作室也足够使用，因为朋友工作室还有一个451D，新装这个万兆的主要做项目中转使用，对他来说也够用了。

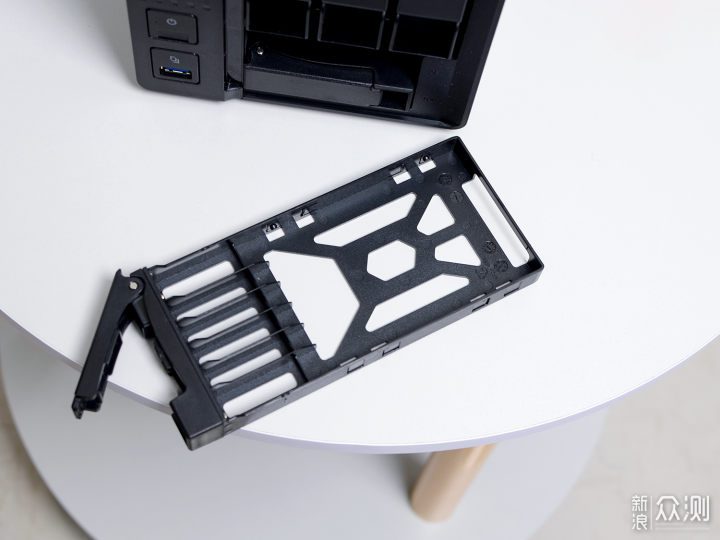

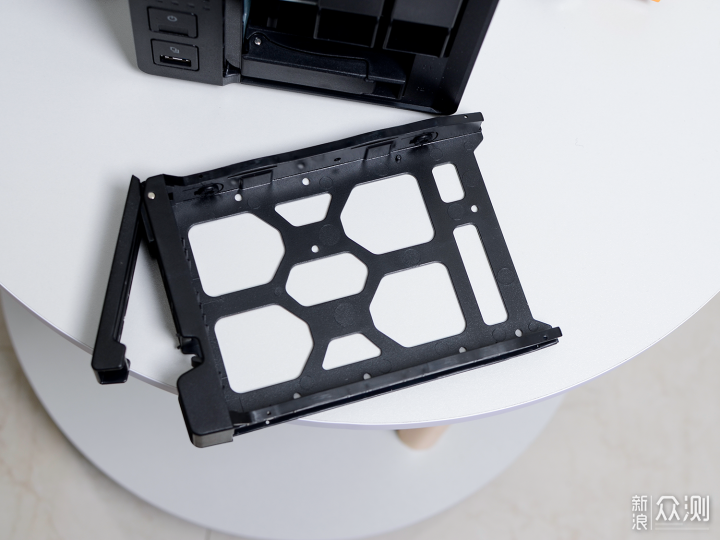

▲▲硬盘插槽是塑料材质，采用扳手卡扣的形式安装，注意安装时不要装错方向，遇到扳不动不要使蛮劲儿。

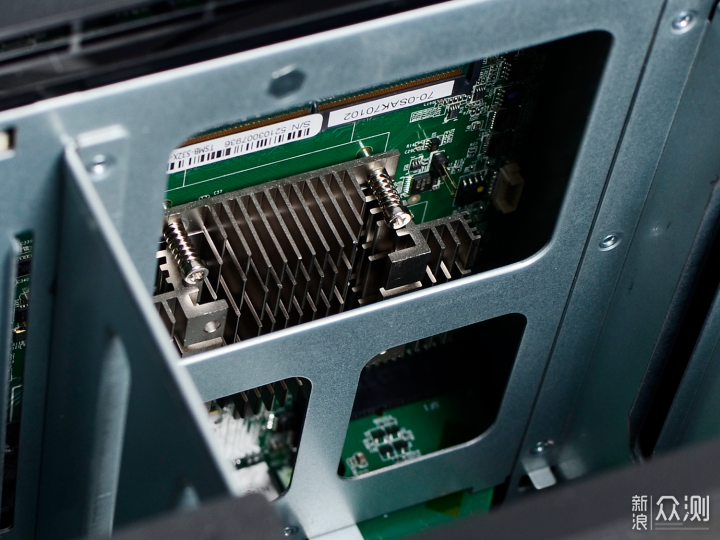

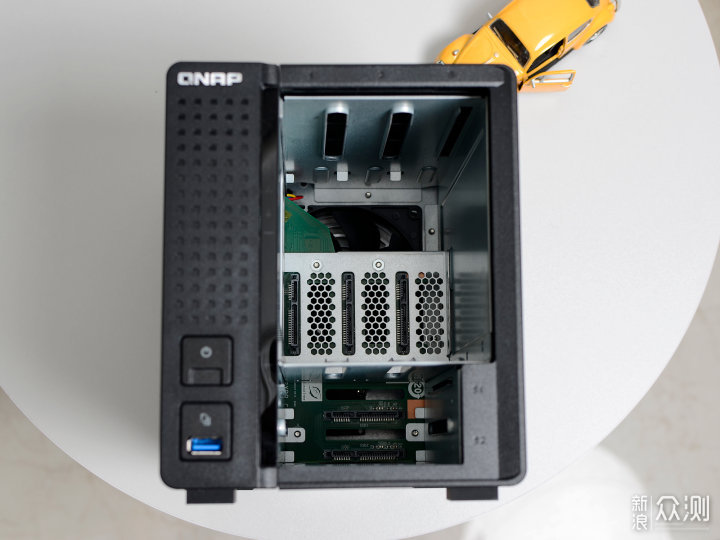

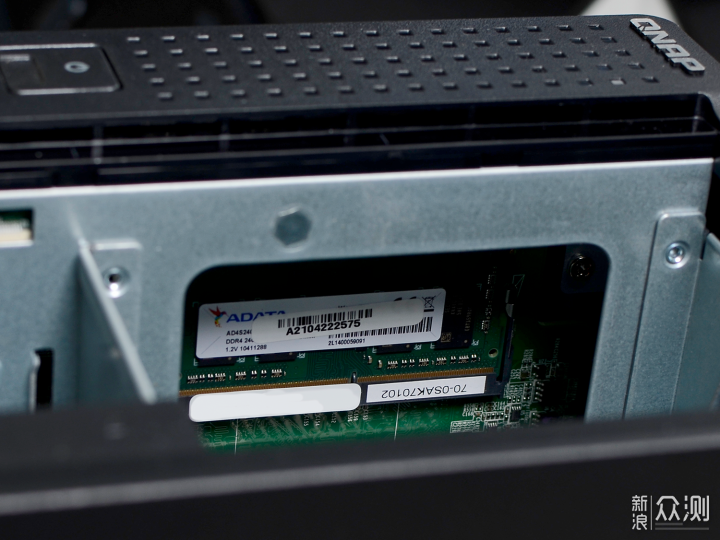

▲▲532X原配的是威刚 2G ddr42400内存，到手已经更换到8G了，因为小于4G的内存会影响到后续的Qtier自动分层存储功能。内存条的下方可以看到内部CPU的位置有散热器，为整机提供更好的散热。

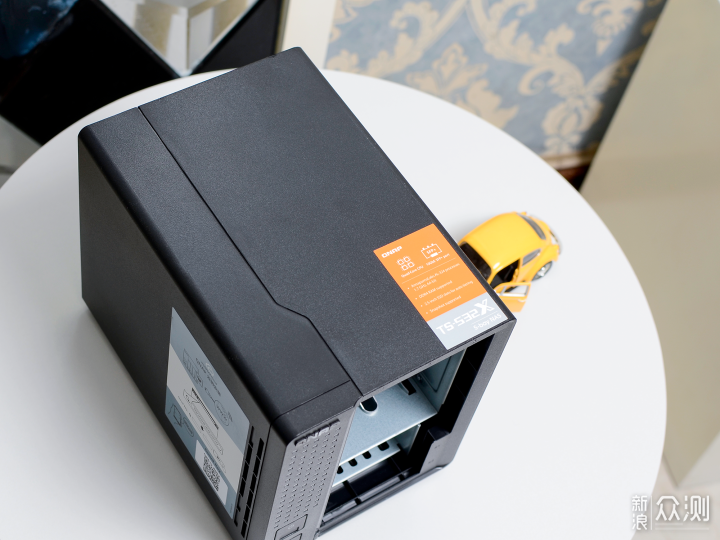

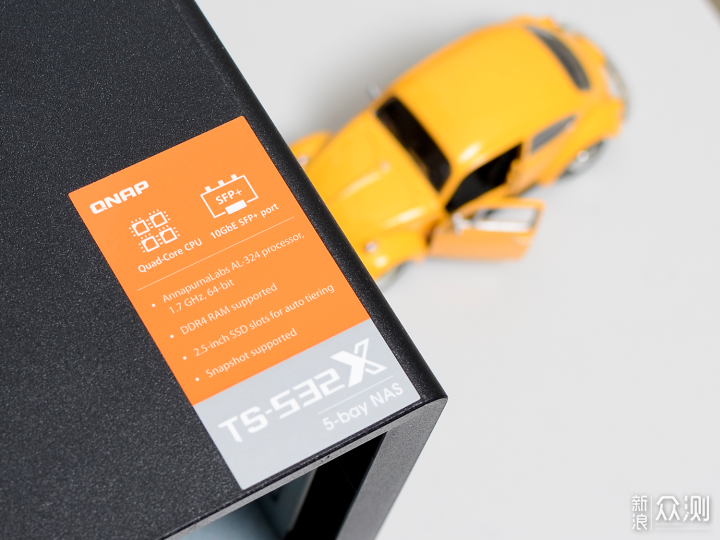

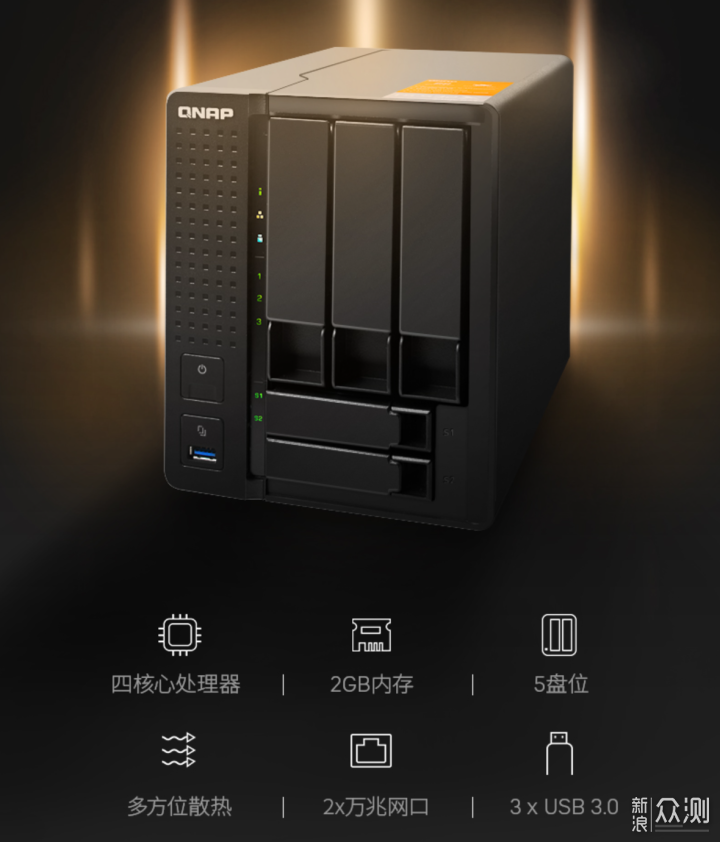

▲▲机器顶部有参数和配置信息，它采用4核 64位 Cortex-A57处理器，DDR4内存，SFP+万兆网口。

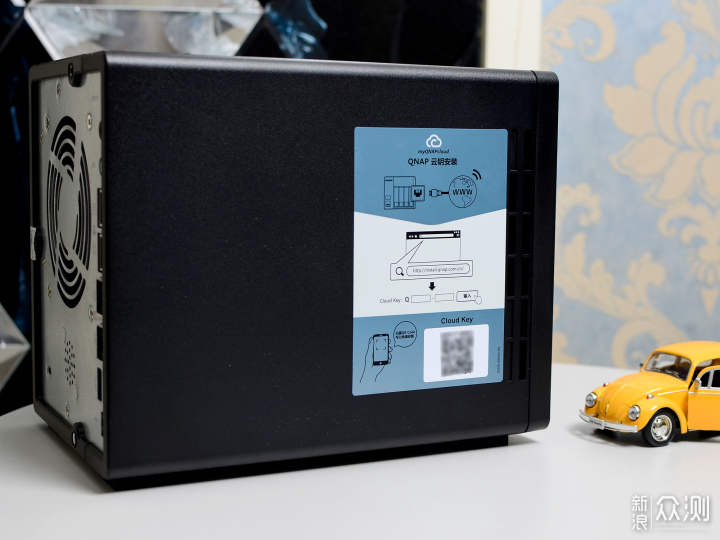

▲▲侧面有贴纸，上面是安装激活指南，一共有三种激活和初始化的方式。

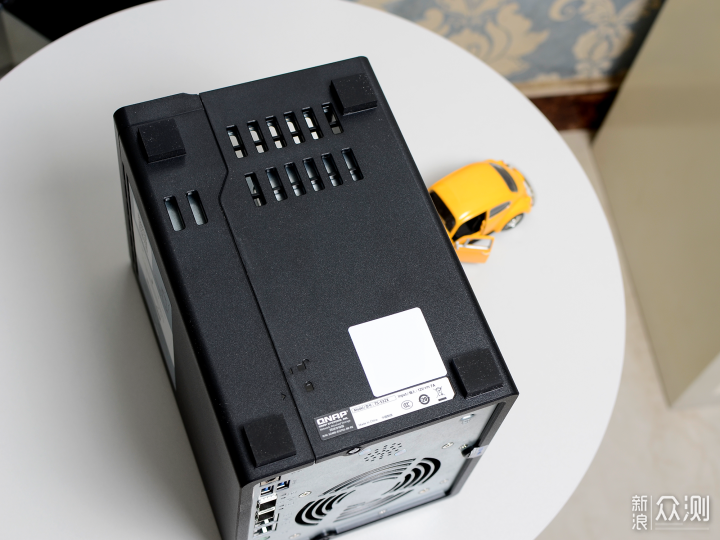

▲▲底部有四个橡胶脚垫，还有散热孔，脚垫的厚度很不错，配合散热孔能够保证机器的热量及时散出。

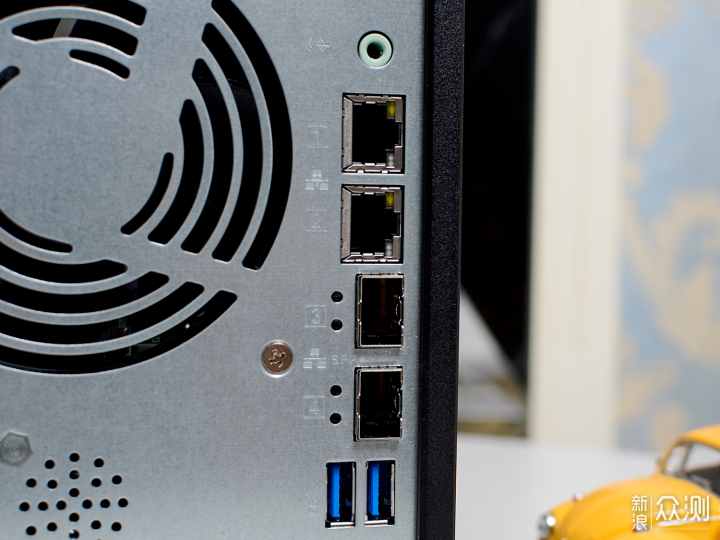

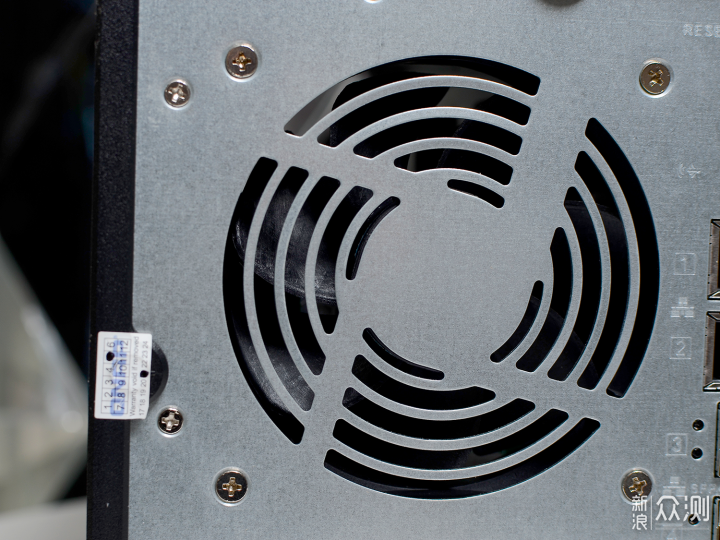

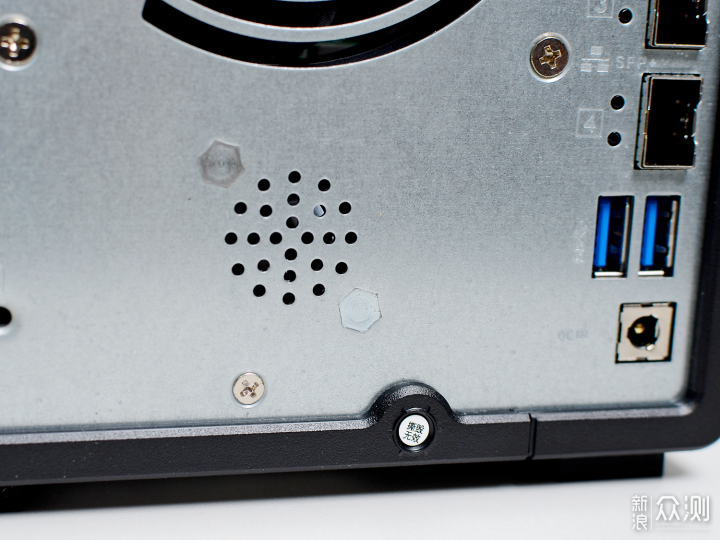

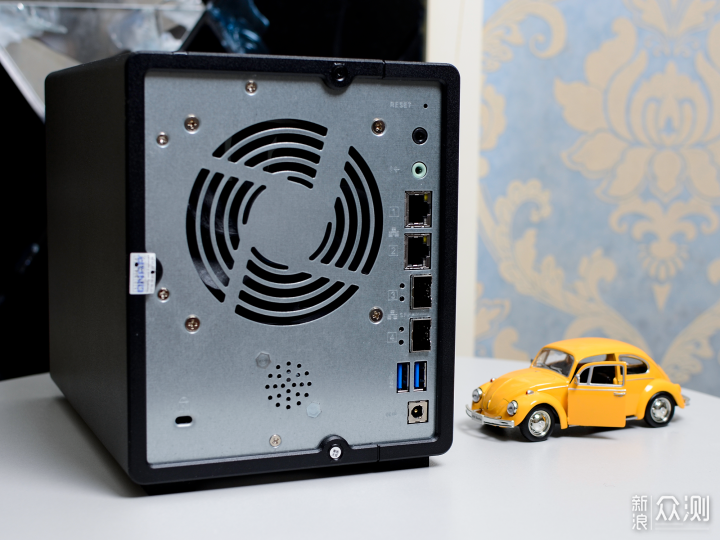

▲▲背后就是相比于551不同的地方，多了两个万兆SFP+网线口，背面中心位置zui大的就是风扇区域，右侧从上到下依次是重置孔，3.5mm音频接口，2个RJ45千兆网口，2个SFP+万兆端口，2个USB3.0，电源DC接口。

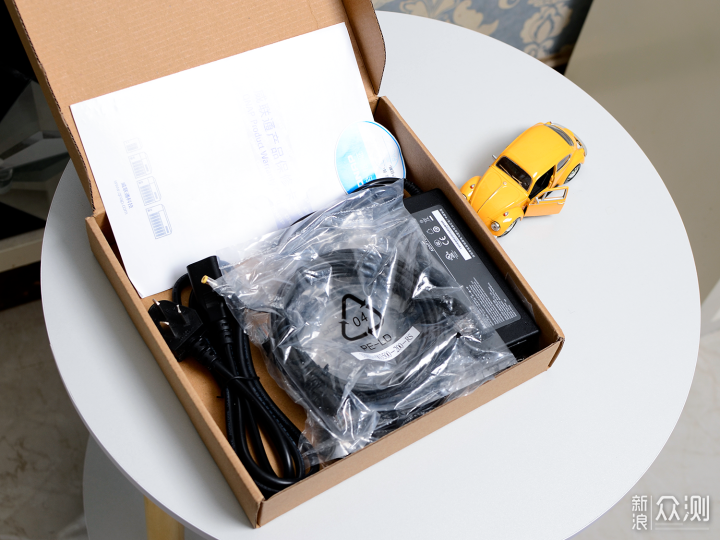

▲▲配件方面，除了机器本机还有一个配件盒，包括电源适配器，硬盘固定卡条，两根千兆网线，固定螺丝，说明书保修卡。遗憾的是没有附赠一条万兆网线，毕竟是万兆NAS，希望厂商后期能够加一条SFP+网线，毕竟成本也不高。
存储介质

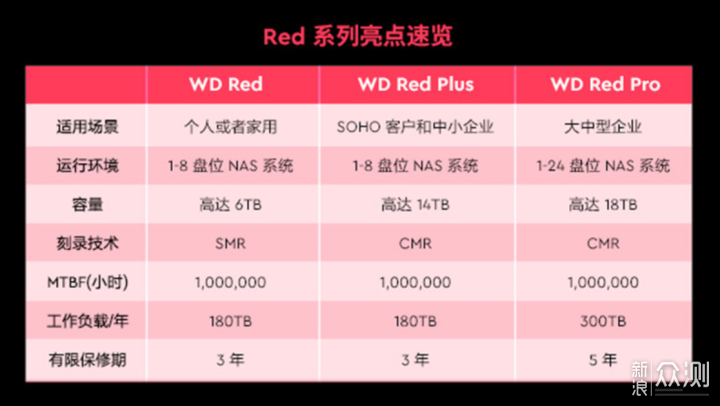

存储方面，西数去年统一旗下NAS硬盘产品线，旗下硬盘具体分为红盘，红盘Plus、红盘Pro。其中Plus和Pro全系采用CMR技术，也就是非叠瓦盘，方便于消费者区分。红盘系列和红盘Plus系列是100万小时MTBF，3年质保。红盘Pro系列是100万小时MTBF，5年质保。

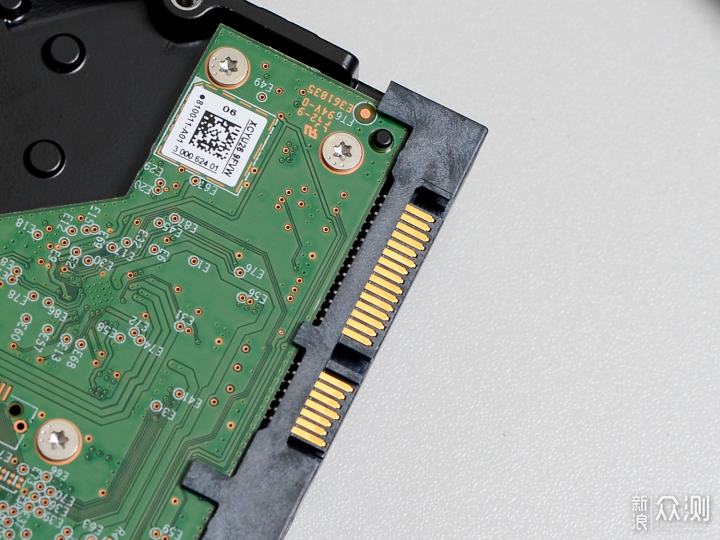

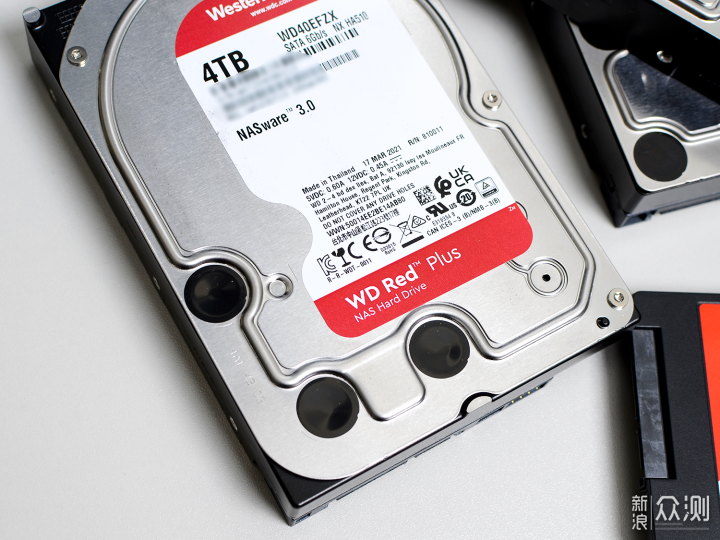

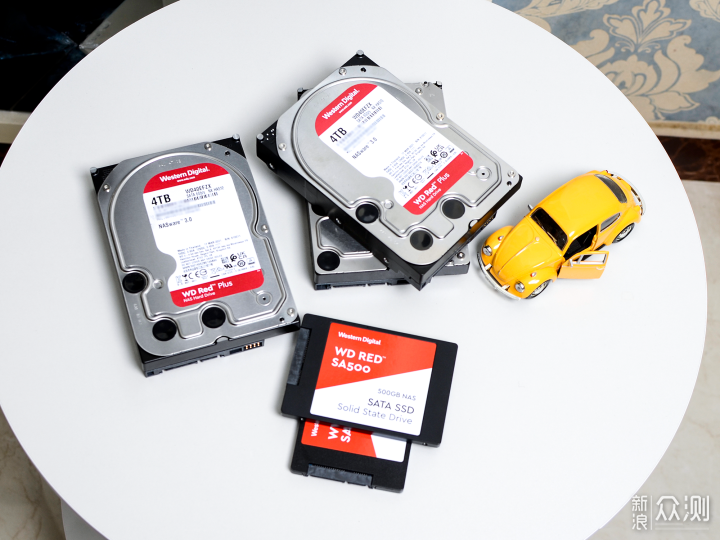

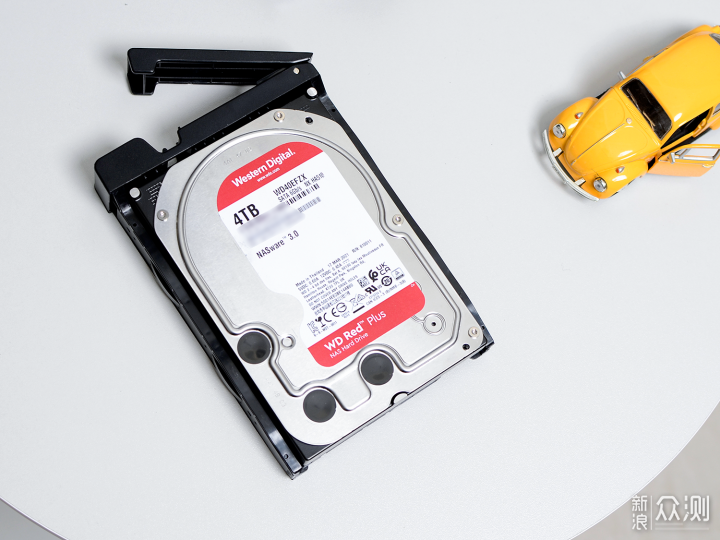

这次选了3块4T容量的红盘Plus，这个系列明确标注了CMR技术（非叠瓦），相比于SMR寿命更长，后期重建RAID也会花更少时间，提高了NAS数据使用保存的可靠性。
参数方面，西部数据红盘Plus采用西数独家的NASware3.0 技术高级固件技术，可提高 NAS 存储性能，极大程度减少 NAS 系统中的常见硬盘问题。可为苛刻的 NAS 环境中运行的系统提供无缝的集成、强大的数据保护和zui佳的性能。NASware 3.0 的高级技术内置于每个 WD Red Pro 硬盘，提高了兼容性、集成度、可升级能力和可靠性，进而改进存储性能。
此外，经过改进的双平面平衡控制技术可极大地提高硬盘的总体性能和可靠性。硬盘不平衡可能会造成多盘系统中的振动和噪音过大，缩短硬盘寿命，久而久之会降低它们的性能。功耗方面经过优化，不仅可大幅节省电耗，而且还可降低小型 NAS 环境中的硬盘运行温度，因此硬盘总体可靠性和性能更高。

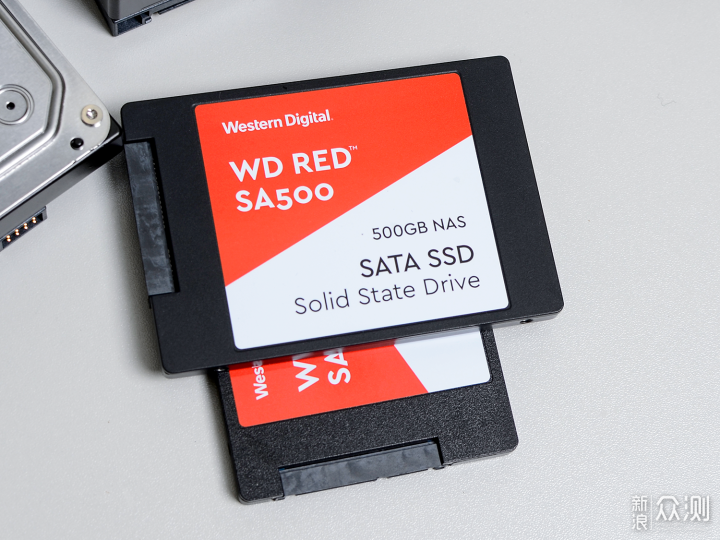

同时为了开启威联通NAS的Qtier（自动分层储存），选购了两块西数针对NAS推出的SSD，因为热数据交换比较多，想着买个专用的靠谱一些，如果你的固态只是高速缓存加速使用，其实市面的SSD都是可以的，不用买这个专用的。
NAS初始化和激活
威联通的NAS有三种激活和初始化的方式，在NAS侧面的贴纸上就可以看到。QNAP云端安装/Qfinder Pro安装/NAS本机安装。个人更推荐官方的Qfinder Pro安装，简单明了，方便快捷。

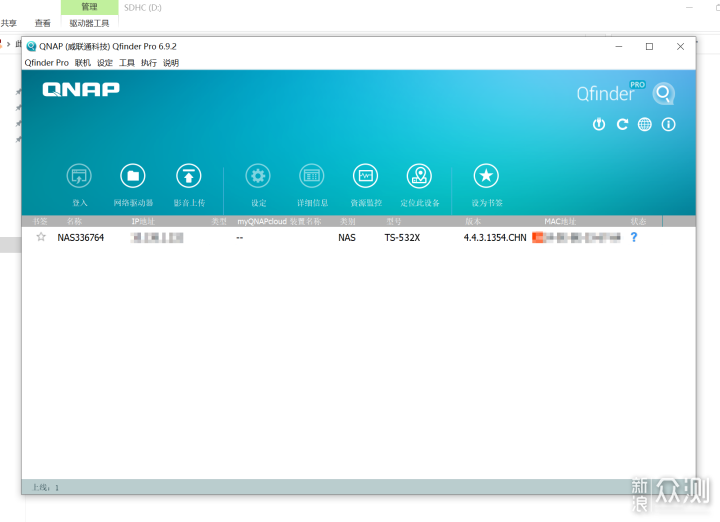

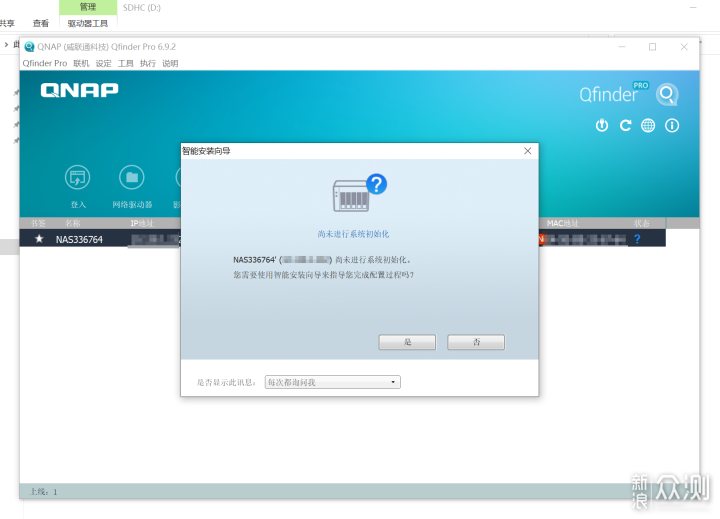

▲▲初次使用的时候，从官网上下载一个「Qfinder Pro」的软件安装在电脑上。然后，将NAS的网线连到路由器，电脑也用网线连接到路由器上，此时可以先不装硬盘进行激活初始化，后续配置时系统会有提示安装硬盘，线路连接正确后，打开软件，可以看到软件会识别出局域网内的TS-532X设备。

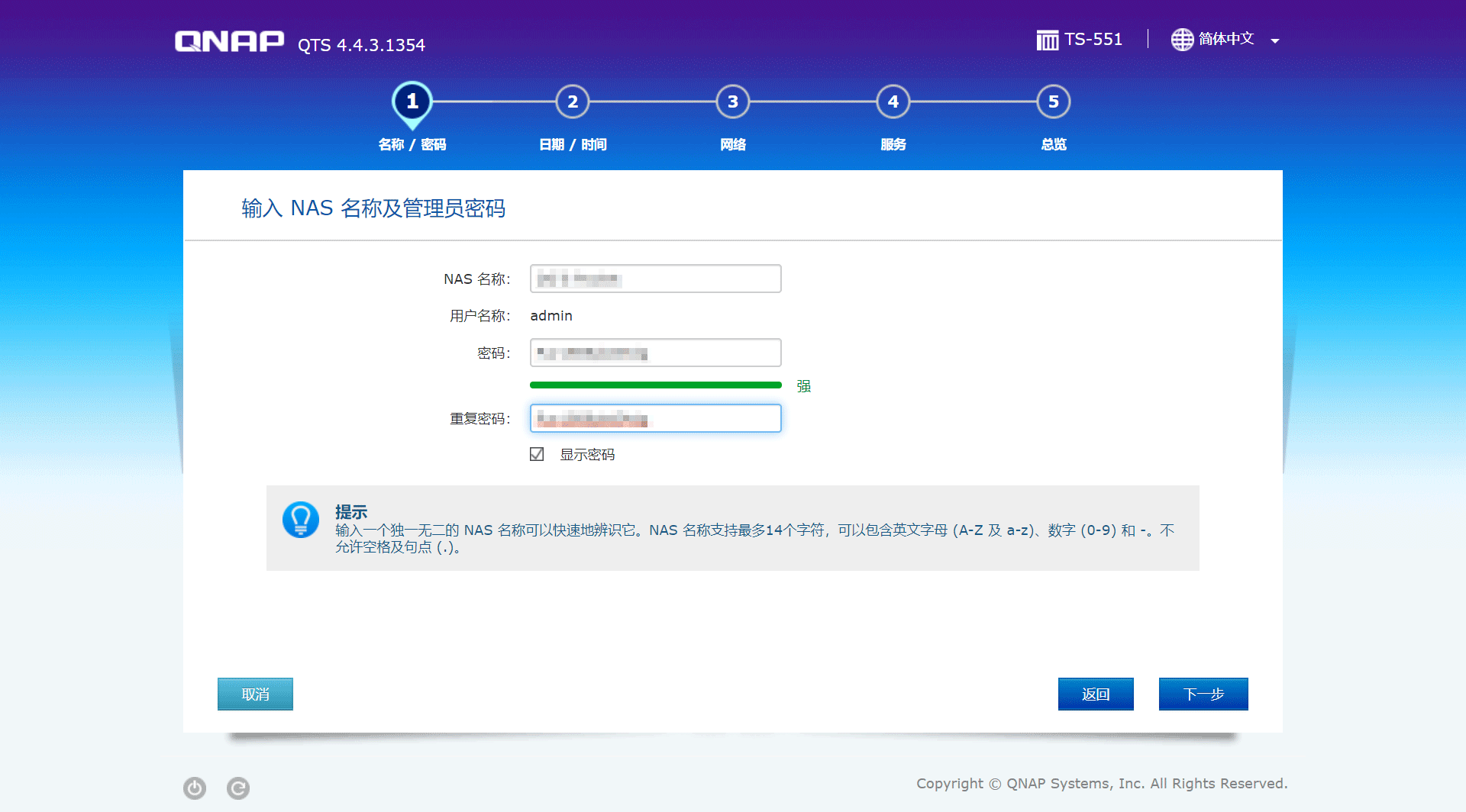

▲▲此时软件会提示进行初始化的过程，点击确认跳转到浏览器，点击按照相关步骤操作就可以了。设置服务器名称，设置密码等操作，系统的初始化过程还是比较简单易上手的，威联通的软件做的越来越好了，所以不要片面的说群晖是买机器送软件了，那都是老黄历了。

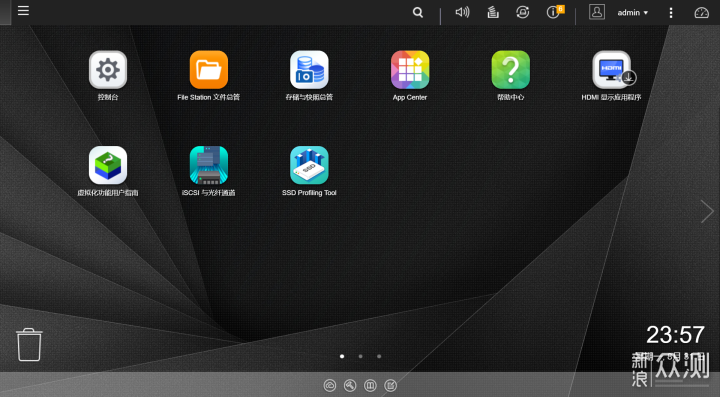

▲▲这个过程就类似于你新电脑装机的过程，激活初始化完毕之后相当电脑的系统安装完毕，进入主界面，系统界面类似于桌面系统了，下面就是分盘了。
存储池&新建卷

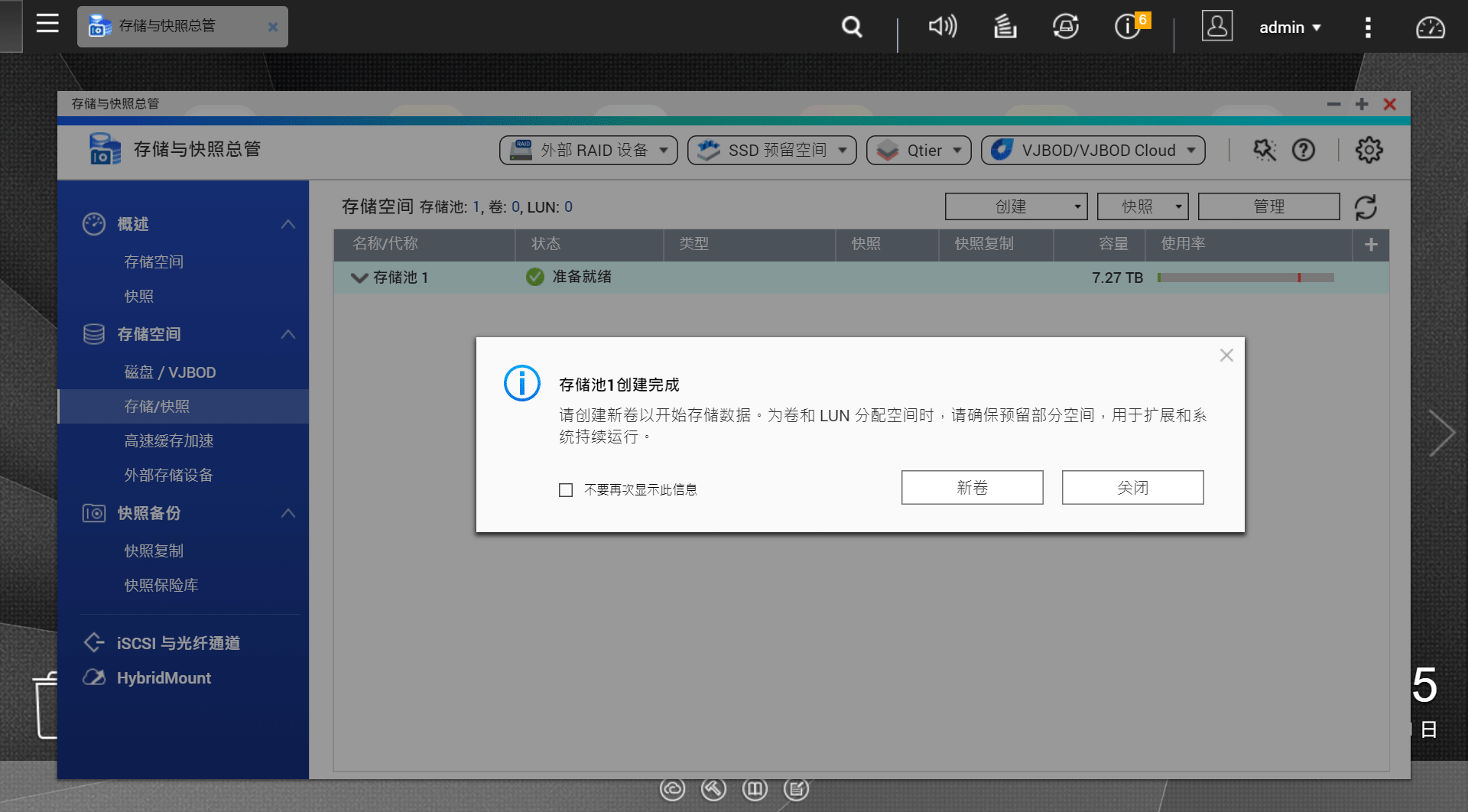

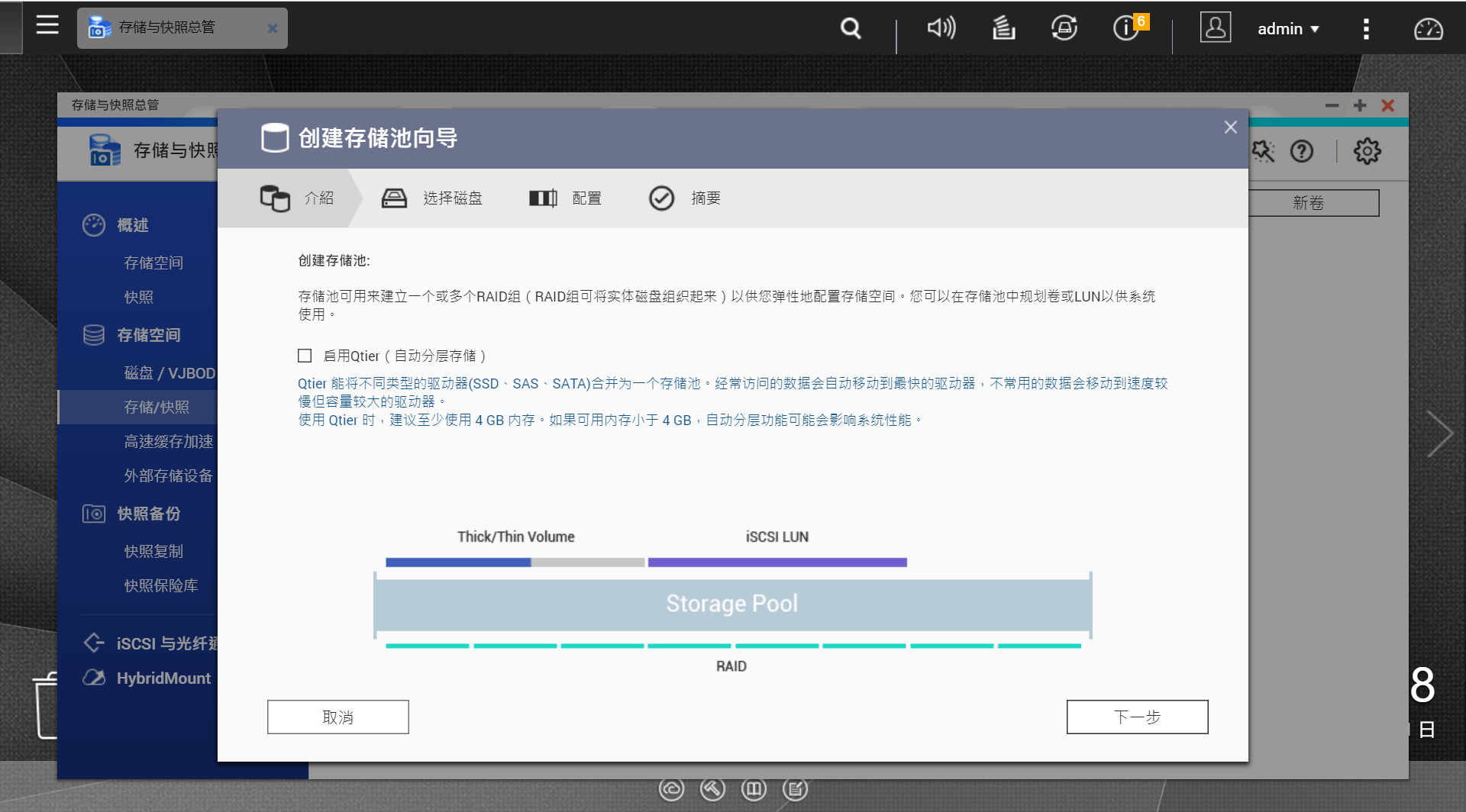

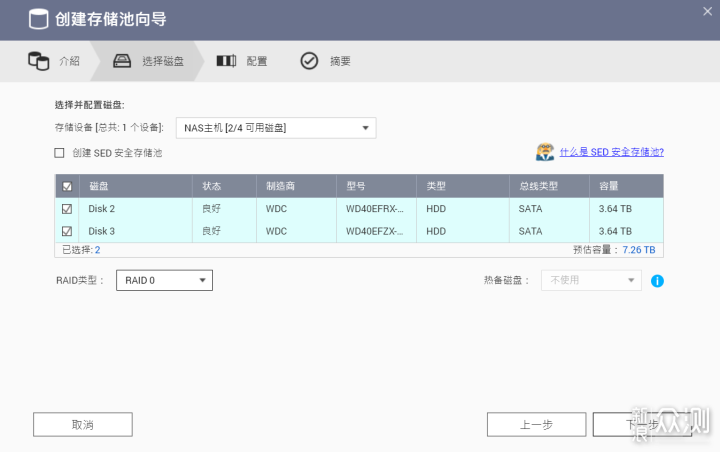

▲▲首先是存储池配置，首先装载硬盘，初次使用点击「存储空间」系统会有提示，如果没有插硬盘，会提示安装硬盘，按照步骤操作，系统就会识别出硬盘，此时相当于电脑装机新装硬盘的未分配区域。
▲▲装载存储池后，就需要「配置分区」，也就是PC上的分盘了，QTS提供了静态卷、厚卷、精简卷等选项，因为我是一个盘，所以选择厚卷，配置大小，可以优先考虑厚卷，灵活性更好，也能够用户制定大小，并且支持快照存储和Qtier功能。
万兆NAS的磁盘阵列组合方案
关于万兆NAS532X的磁盘阵列组合，这里说下自己的方案，建议的是结合自己的实际需求来设置，因为我这台NAS主要是为了作为项目素材和资源的中转来使用，项目结束后会自动归档到另外一台NAS进行保存，所以为了实现zui大化的内网传输速度，我选择的是3块机械硬盘组RAID0，2块500G固态硬盘组RAID0，然后使用QTS自带的Qtier（自动分层存储）进行合并，这样的操作下，平时使用时系统会把热文件放在SSD中，而不常用的文件则放在HDD中，从而保证更高的读写速度。另外如果你没有极致的追求传输速度zui大化，可以通过组RAID5，可以保证数据安全性。
关于RAID磁盘阵列的介绍的相关知识，大家可以参考我之前写的NAS基础知识文章，上面介绍的非常详细。
总结
因为万兆的交换机还没到手，所以这篇文章就简单分享一下威联通万兆NAS532X的开箱和激活初始化的过程，后续万兆环境搭建的文章会继续分享，欢迎大家持续关注。
总的来讲，532X是一款非常有性价比的万兆NAS产品，直接拉低了搭建万兆NAS的门槛，除了ARM处理器后期的可玩性弱点，基本上是一款非常均衡而且有性价比的设备。
